贵阳污水处理设备：本实用新型涉及建筑施工技术领域，尤其是一种建筑工地用污泥提取装置，包括支撑底座，所述支撑底座顶部表面中心位置固定连接有吸附桶体，所述吸附桶体外侧表面固定连接有进料口，所述支撑底座顶部表面四角位置对称垂直固定连接有电动升降杆，所述电动升降杆顶端位置固定连接有支撑顶板，所述支撑顶板顶部表面固定连接有控制面板;本实用新型通过在支撑顶板顶部表面中心位置固定连接有旋转电机，旋转电机通过连接板连接有螺旋型结构电磁管，电磁管电性连接于控制面板，使该种建筑工地用污泥提取装置在使用过程中，能够通过电磁管对污泥中的铁块进行吸附去除，避免污泥在经过脱水机后，其中掺杂的铁块对脱水机造成损伤，满足使用需求。

　　权利要求书

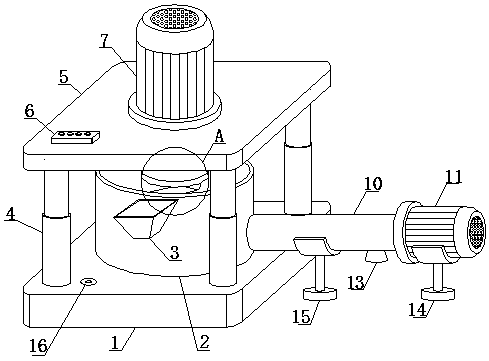

　　1.一种建筑工地用污泥提取装置，包括支撑底座(1)，其特征在于，所述支撑底座(1)顶部表面中心位置固定连接有吸附桶体(2)，所述吸附桶体(2)外侧表面固定连接有进料口(3)，所述支撑底座(1)顶部表面四角位置对称垂直固定连接有电动升降杆(4)，所述电动升降杆(4)顶端位置固定连接有支撑顶板(5)，所述支撑顶板(5)顶部表面固定连接有控制面板(6)，所述控制面板(6)通过电线电性连接于外接电源，所述支撑顶板(5)顶部表面中心位置固定连接有旋转电机(7)，所述旋转电机(7)电性连接于所述控制面板(6)，所述旋转电机(7)输出端贯穿所述支撑顶板(5)，所述旋转电机(7)输出端固定连接有连接板(8)，所述连接板(8)底部固定连接有电磁管(9)，所述吸附桶体(2)外侧表面底端位置连接有排料机构。

　　2.根据权利要求1所述的一种建筑工地用污泥提取装置，其特征在于，所述排料机构包括排料管(10)、排料电机(11)、螺旋排料杆(12)与出料口(13)，所述排料管(10)贯穿连接于所述吸附桶体(2)外侧表面，所述排料电机(11)固定连接于所述排料管(10)远离所述吸附桶体(2)的一端，且所述排料电机(11)电性连接于所述控制面板(6)，所述螺旋排料杆(12)固定连接于所述排料电机(11)输出端，所述螺旋排料杆(12)位于所述排料管(10)内部，且所述螺旋排料杆(12)与所述排料管(10)结构尺寸相匹配，所述出料口(13)贯穿连接于所述排料管(10)靠近所述排料电机(11)的一端外侧表面。

　　3.根据权利要求2所述的一种建筑工地用污泥提取装置，其特征在于，所述排料电机(11)底部与所述排料管(10)底部分别设有排料电机支架(14)与排料管支架(15)，且所述排料电机支架(14)与排料管支架(15)的底部放置于地面上。

　　4.根据权利要求1所述的一种建筑工地用污泥提取装置，其特征在于，所述电磁管(9)为螺旋型结构，所述电磁管(9)电性连接于所述控制面板(6)，且所述电磁管(9)位于所述吸附桶体(2)内部中心轴线位置。

　　5.根据权利要求1所述的一种建筑工地用污泥提取装置，其特征在于，所述电动升降杆(4)的数量为四个，四个所述电动升降杆(4)的结构尺寸均相同，四个所述电动升降杆(4)共同电性连接于所述控制面板(6)。

　　6.根据权利要求1所述的一种建筑工地用污泥提取装置，其特征在于，所述支撑底座(1)为矩形板型结构，所述支撑底座(1)顶部表面设有水平泡(16)，所述支撑底座(1)与所述支撑顶板(5)的拐角处均经过倒角处理。

　　7.根据权利要求1所述的一种建筑工地用污泥提取装置，其特征在于，所述控制面板(6)表面设有旋转电机控制按钮(17)，所述旋转电机控制按钮(17)右侧设有排料电机控制按钮(18)，所述排料电机控制按钮(18)右侧设有电动升降杆控制按钮(19)，所述电动升降杆控制按钮(19)一侧设有电磁管通电按钮(20)。

　　说明书

　　一种建筑工地用污泥提取装置

　　技术领域

　　本实用新型涉及建筑施工技术领域，尤其涉及一种建筑工地用污泥提取装置。

　　背景技术

　　从社会经济发展、资源开发利用和城市生态环境保护等方面考虑，污泥资源化是最理想的处置措施，既满足污泥中资源的有效循环利用，同时不对人类和环境产生有害影响，在污泥资源化过程中，污泥提取是污泥资源化实现的必不可少的工序之一，建筑工地中的污泥存在大量的铁质工件与磁性物质，现有的建筑工地用污泥提取装置没有磁性吸附功能，污泥中铁质工件与磁性物质在污泥脱水机中会严重对机器造成损伤，无法满足使用需求。

　　实用新型内容

　　本实用新型的目的是为了解决现有技术中的缺点，而提出的一种建筑工地用污泥提取装置。

　　为了实现上述目的，本实用新型采用了如下技术方案：

　　设计一种建筑工地用污泥提取装置，包括支撑底座，所述支撑底座顶部表面中心位置固定连接有吸附桶体，所述吸附桶体外侧表面固定连接有进料口，所述支撑底座顶部表面四角位置对称垂直固定连接有电动升降杆，所述电动升降杆顶端位置固定连接有支撑顶板，所述支撑顶板顶部表面固定连接有控制面板，所述控制面板通过电线电性连接于外接电源，所述支撑顶板顶部表面中心位置固定连接有旋转电机，所述旋转电机电性连接于所述控制面板，所述旋转电机输出端贯穿所述支撑顶板，所述旋转电机输出端固定连接有连接板，所述连接板底部固定连接有电磁管，所述吸附桶体外侧表面底端位置连接有排料机构。

　　优选的，所述排料机构包括排料管、排料电机、螺旋排料杆与出料口，所述排料管贯穿连接于所述吸附桶体外侧表面，所述排料电机固定连接于所述排料管远离所述吸附桶体的一端，且所述排料电机电性连接于所述控制面板，所述螺旋排料杆固定连接于所述排料电机输出端，所述螺旋排料杆位于所述排料管内部，且所述螺旋排料杆与所述排料管结构尺寸相匹配，所述出料口贯穿连接于所述排料管靠近所述排料电机的一端外侧表面。

　　优选的，所述排料电机底部与所述排料管底部分别设有排料电机支架与排料管支架，且所述排料电机支架与排料管支架的底部放置于地面上。

　　优选的，所述电磁管为螺旋型结构，所述电磁管电性连接于所述控制面板，且所述电磁管位于所述吸附桶体内部中心轴线位置。

　　优选的，所述电动升降杆的数量为四个，四个所述电动升降杆的结构尺寸均相同，四个所述电动升降杆共同电性连接于所述控制面板。

　　优选的，所述支撑底座为矩形板型结构，所述支撑底座顶部表面设有水平泡，所述支撑底座与所述支撑顶板的拐角处均经过倒角处理。

　　优选的，所述控制面板表面设有旋转电机控制按钮，所述旋转电机控制按钮右侧设有排料电机控制按钮，所述排料电机控制按钮右侧设有电动升降杆控制按钮，所述电动升降按钮一侧设有电磁管通电按钮。

　　本实用新型提出的一种建筑工地用污泥提取装置，有益效果在于：

　　1、本实用新型通过在支撑顶板顶部表面中心位置固定连接有旋转电机，旋转电机通过连接板连接有螺旋型结构电磁管，电磁管电性连接于控制面板，使该种建筑工地用污泥提取装置在使用过程中，能够通过电磁管对污泥中的铁块进行吸附去除，避免污泥在经过脱水机后，其中掺杂的铁块对脱水机造成损伤，满足使用需求，同时螺旋型结构电磁管在旋转电机带动下进行匀速缓慢旋转，保证污泥中的磁性铁块吸附去除的更加彻底;

　　2、通过在吸附桶体外侧表面底端位置连接有排料机构，为工作人员排出吸附桶体中污泥提供了极大便利，吸附桶体中污泥在螺旋排料杆与排料电机配合作用下通过出料口进行排出，大大提高了工作效率，满足使用需求;

　　3、通过在支撑底座顶部表面四角位置对称垂直固定连接有四个电动升降杆，使该种建筑工地用污泥提取装置在使用过程中，能够通过电动升降杆作用将吸附有铁屑与铁块的电磁管升起进行清理，极大满足使用需求。
