贵阳污水处理工艺：两段法热量回用污泥干燥方法

贵阳污水处理工艺：本发明涉及污泥干燥处理技术领域，具体涉及一种两段法热量回用污泥干燥系统及其干燥方法。包括依次相连的湿泥仓、输送泵、圆盘干燥机、挤条机、带式干燥机和卸料机，带式干燥机包括热风循环干燥层和冷风循环冷却层，圆盘干燥机的换热介质入口连接饱和蒸汽管，圆盘干燥机的换热介质出口和尾气出口分别通过管道连接循环热风系统，循环热风系统出口通过管道连接带式干燥机的上层换热介质入口，带式干燥机的尾气出口通过管道连接循环热风系统，带式干燥机的下层设置循环冷风系统。其既提高了热量综合循环利用率、节约了能源，又减少废气排放量，降低能耗，达到了安全、节能、环保的目的。

　　权利要求书

　　1.一种两段法热量回用污泥干燥系统，其特征在于，包括依次相连的湿泥仓、输送泵、圆盘干燥机、挤条机、带式干燥机和卸料机，所述带式干燥机包括两种功能层，上层为热风循环干燥层，下层为冷风循环冷却层，所述的上层与下层之间设置密封装置，所述圆盘干燥机的换热介质入口连接饱和蒸汽管，所述圆盘干燥机的换热介质出口和尾气出口分别通过管道连接循环热风系统，所述循环热风系统出口通过管道连接带式干燥机的上层换热介质入口，所述带式干燥机的尾气出口通过管道连接循环热风系统，所述带式干燥机的下层设置循环冷风系统。

　　2.根据权利要求1所述的一种两段法热量回用污泥干燥系统，其特征在于，所述循环热风系统包括热风冷却器，所述带式干燥机的尾气出口通过管道连接热风冷却器的进口，所述热风冷却器连接热风冷凝器，所述热风冷凝器连接热风加热器，所述热风加热器的出口连接带式干燥机的上层换热介质入口，所述圆盘干燥机的尾气出口通过管道连接所述热风冷凝器的换热介质入口，所述热风冷凝器出口连接废水罐。

　　3.根据权利要求2所述的一种两段法热量回用污泥干燥系统，其特征在于，所述热风冷凝器包括热风一级冷凝器和热风二级冷凝器，所述热风冷却器连接热风一级冷凝器进口，所述热风一级冷凝器出口连接热风加热器，所述圆盘干燥机的尾气出口通过管道连接所述热风一级冷凝器的换热介质入口，所述热风一级冷凝器的换热介质出口连接所述热风二级冷凝器的入口，所述热风二级冷凝器的出口连接所述废水罐。

　　4.根据权利要求3所述的一种两段法热量回用污泥干燥系统，其特征在于，所述热风冷却器的换热介质入口连接冷却空气管，所述热风冷却器的换热介质出口连接所述热风二级冷凝器换热介质入口，所述热风二级冷凝器换热介质出口连接水冷却器进口，所述水冷却器出口连接冷却循环风机，所述冷却循环风机出口连接所述热风冷却器换热介质入口。

　　5.根据权利要求2所述的一种两段法热量回用污泥干燥系统，其特征在于，所述热风加热器包括热风一级加热器和热风二级加热器，所述热风一级冷凝器出口连接热风循环风机，所述热风循环风机的出口连接热风一级加热器的进口，所述热风一级加热器的出口连接热风二级加热器的进口，所述热风二级加热器的出口连接所述带式干燥机的上层换热介质入口，所述圆盘干燥机的换热介质出口连接热风一级加热器换热介质入口，所述饱和蒸汽管连接所述热风二级加热器的入口，所述热风一级加热器和热风二级加热器的换热介质出口均连接蒸汽凝液管。

　　6.根据权利要求1所述的一种两段法热量回用污泥干燥系统，其特征在于，所述循环冷风系统包括冷风冷却器，所述带式干燥机下层的换热介质出口连接所述冷风冷却器的进口，所述冷风冷却器的出口连接冷风循环风机，所述冷风循环风机的出口连接所述带式干燥机下层的换热介质入口，所述冷风冷却器的换热介质入口和出口分别连接循环冷水进水管和回水管。

　　7.根据权利要求1所述的一种两段法热量回用污泥干燥系统，其特征在于，所述循环热风系统和废水罐的尾气通过管道连接抽气引风机。

　　8.根据权利要求1所述的一种两段法热量回用污泥干燥系统，其特征在于，所述卸料机为旋转卸料机。

　　9.根据权利要求1-8所述的任意一种两段法热量回用污泥干燥系统的干燥方法，其特征在于，包括以下步骤：

　　(1)将污泥储存于所述的湿泥仓，所述污泥按重量百分比计，湿含量为80%;

　　(2)步骤(1)中储存于湿泥仓的污泥经输送泵增压后连续均匀的加入到圆盘干燥机内，0.6MPa、165℃饱和蒸汽通过管路分配进入圆盘干燥机的空心热轴、圆盘叶片和夹套中进行一段干燥，一段干燥后获得按重量百分比计湿含量为50%、温度为70℃的污泥并送入所述的挤条机;

　　(3)由步骤(2)的挤条机挤出获得的条状污泥送入所述的带式干燥机的热风循环干燥层中，利用所述的循环热风系统进行二段干燥，二段干燥后获得按重量百分比计湿含量为30%、温度为70℃污泥;

　　(4)将步骤(3)所获得的污泥送入所述的带式干燥机的冷风循环冷却层进行冷却，获得按重量百分比计湿含量为30%、温度为50℃的干燥产品;

　　(5)将步骤(4)获得的干燥产品通过卸料器卸出。

　　10.根据权利要求9所述的一种两段法热量回用污泥干燥系统的干燥方法，其特征在于，所述循环热风系统和循环冷风系统的换热介质为25℃循环冷却水。

　　说明书

　　一种两段法热量回用污泥干燥系统及其干燥方法

　　技术领域

　　本发明涉及污泥干燥处理技术领域，具体涉及一种两段法热量回用污泥干燥系统及其干燥方法。

　　背景技术

　　污泥是城市污水和工业污水处理后的产物，是一种由无机颗粒、有机残片、细菌菌体、胶体等组成的极其复杂的非均质体。干燥后蒸发出来的湿份含有机、无机、水分、NOx、SO2等气体，并夹带少量固体粉尘。

　　现有污泥干化工业装置中，干燥设备多采用一段法干燥，即采用传导型设备-桨叶干燥机或圆盘干燥机，利用蒸汽潜热间接加热干燥;或者采用对流热风型设备-回转窑或带式干燥机，利用加热后的热风直接干燥，干燥后的热风一般直接排放或锅炉焚烧处理。

　　传导型设备的工艺不足之处是：①干燥后的～100℃含臭高湿份尾气(类似过热蒸汽)含有热量，传统的处理方法是直接进入锅炉焚烧处理，热量没有回用;②干燥后的～100℃高温蒸汽凝液传统的处理方法是直接排放或回到水系统，热量没有回用。

　　对流热风型设备的工艺不足之处是：①干燥后的～100℃含臭高湿份尾气风量较大，一是热量没有利用，二是直接排放环境污染严重;②干燥需要的热风量大，而加热热风需要的能耗(饱和蒸汽、燃气、电能等)较高。

　　发明内容

　　有鉴于现有技术的上述缺陷，本发明的技术目的在于提供一种热量循环利用、废气排放量少、降低能耗、节约能源、安全可靠、减少环境污染的两段法热量回用污泥干燥系统及其干燥方法。

　　为实现上述技术目的，本发明提供的技术方案如下：

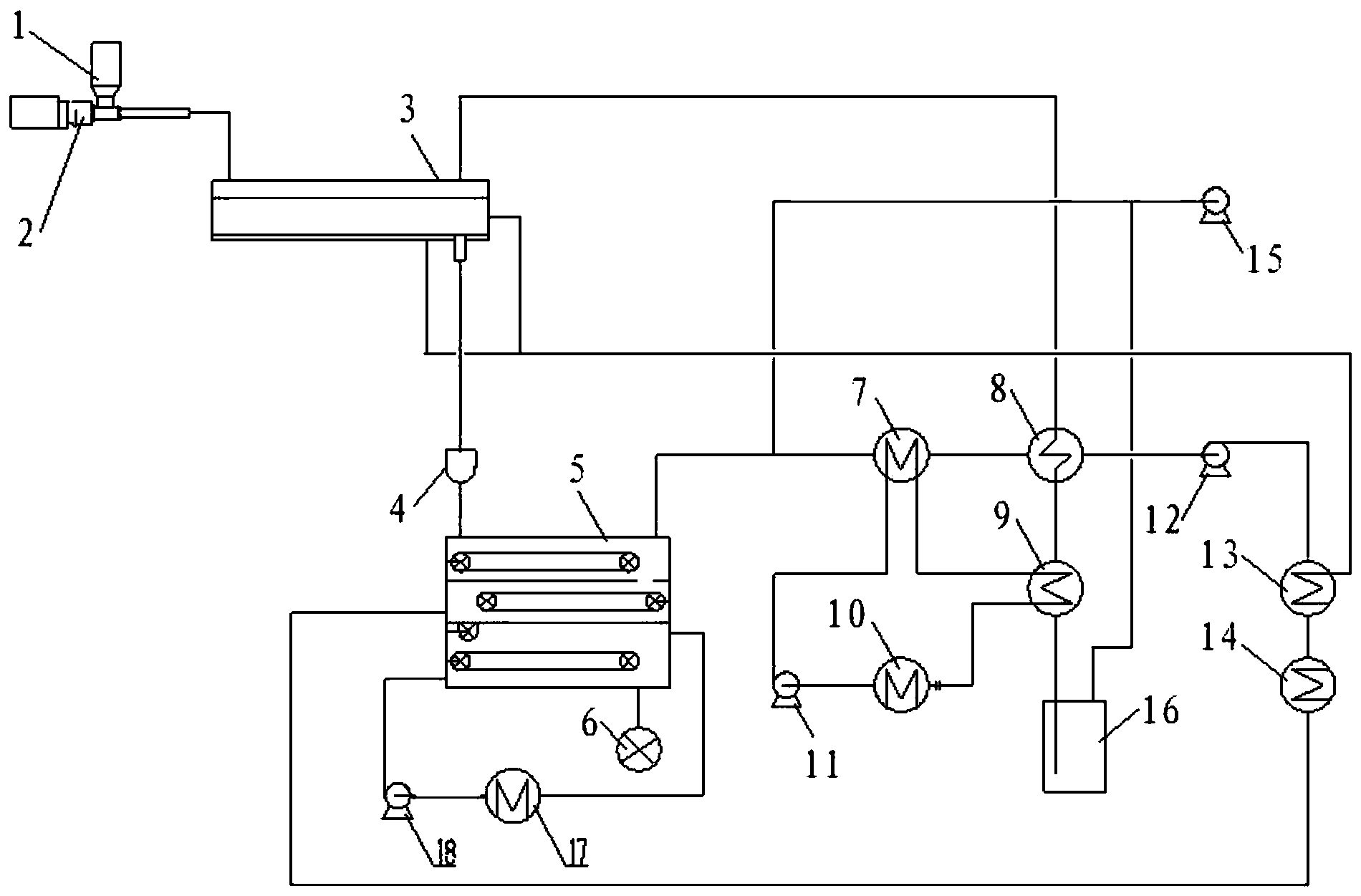

　　一种两段法热量回用污泥干燥系统，其包括依次相连的湿泥仓、输送泵、圆盘干燥机、挤条机、带式干燥机和卸料机，所述带式干燥机包括两种功能层，上层为热风循环干燥层，下层为冷风循环冷却层，所述的上层与下层之间设置密封装置，所述圆盘干燥机的换热介质入口连接饱和蒸汽管，所述圆盘干燥机的换热介质出口和尾气出口分别通过管道连接循环热风系统，所述循环热风系统出口通过管道连接带式干燥机的上层换热介质入口，所述带式干燥机的尾气出口通过管道连接循环热风系统，所述带式干燥机的下层设置循环冷风系统。

　　上述的一种两段法热量回用污泥干燥系统，其所述循环热风系统包括热风冷却器，所述带式干燥机的尾气出口通过管道连接热风冷却器的进口，所述热风冷却器连接热风冷凝器，所述热风冷凝器连接热风加热器，所述热风加热器的出口连接带式干燥机的上层换热介质入口，所述圆盘干燥机的尾气出口通过管道连接所述热风冷凝器的换热介质入口，所述热风冷凝器出口连接废水罐。

　　上述的一种两段法热量回用污泥干燥系统，其所述热风冷凝器包括热风一级冷凝器和热风二级冷凝器，所述热风冷却器连接热风一级冷凝器进口，所述热风一级冷凝器出口连接热风加热器，所述圆盘干燥机的尾气出口通过管道连接所述热风一级冷凝器的换热介质入口，所述热风一级冷凝器的换热介质出口连接所述热风二级冷凝器的入口，所述热风二级冷凝器的出口连接所述废水罐。

　　上述的一种两段法热量回用污泥干燥系统，其所述热风冷却器的换热介质入口连接冷却空气管，所述热风冷却器的换热介质出口连接所述热风二级冷凝器换热介质入口，所述热风二级冷凝器换热介质出口连接水冷却器进口，所述水冷却器出口连接冷却循环风机，所述冷却循环风机出口连接所述热风冷却器换热介质入口。

　　上述的一种两段法热量回用污泥干燥系统，其所述热风加热器包括热风一级加热器和热风二级加热器，所述热风一级冷凝器出口连接热风循环风机，所述热风循环风机的出口连接热风一级加热器的进口，所述热风一级加热器的出口连接热风二级加热器的进口，所述热风二级加热器的出口连接所述带式干燥机的上层换热介质入口，所述圆盘干燥机的换热介质出口连接热风一级加热器换热介质入口，所述饱和蒸汽管连接所述热风二级加热器的入口，所述热风一级加热器和热风二级加热器的换热介质出口均连接蒸汽凝液管。

　　上述的一种两段法热量回用污泥干燥系统，其所述循环冷风系统包括冷风冷却器，所述带式干燥机下层的换热介质出口连接所述冷风冷却器的进口，所述冷风冷却器的出口连接冷风循环风机，所述冷风循环风机的出口连接所述带式干燥机下层的换热介质入口，所述冷风冷却器的换热介质入口和出口分别连接循环冷水进水管和回水管。

　　上述的一种两段法热量回用污泥干燥系统，其所述循环热风系统和废水罐的尾气通过管道连接抽气引风机。

　　上述的一种两段法热量回用污泥干燥系统，其所述卸料机为旋转卸料机。

　　一种两段法热量回用污泥干燥系统的干燥方法，其包括以下步骤：

　　(1)将污泥储存于所述的湿泥仓，所述污泥按重量百分比计，湿含量为80%;

　　(2)步骤(1)中储存于湿泥仓的污泥经输送泵增压后连续均匀的加入到圆盘干燥机内，0.6MPa、165℃饱和蒸汽通过管路分配进入圆盘干燥机的空心热轴、圆盘叶片和夹套中进行一段干燥，一段干燥后获得按重量百分比计湿含量为50%、温度为70℃的污泥并送入所述的挤条机;

　　(3)由步骤(2)的挤条机挤出获得的条状污泥送入所述的带式干燥机的热风循环干燥层中，利用所述的循环热风系统进行二段干燥，二段干燥后获得按重量百分比计湿含量为30%、温度为70℃污泥;

　　(4)将步骤(3)所获得的污泥送入所述的带式干燥机的冷风循环冷却层进行冷却，获得按重量百分比计湿含量为30%、温度为50℃的干燥产品;

　　(5)将步骤(4)获得的干燥产品通过卸料器卸出。

　　上述的一种两段法热量回用污泥干燥系统的干燥方法，其所述循环热风系统和循环冷风系统的换热介质为25℃循环冷却水。

　　本发明的有益效果：

　　本发明采用“传导”+“对流”两种工艺对污泥实行两段式干燥新工艺，此工艺中二段干燥过程连续化操作，在同一体系中完成，一段干燥和二段干燥相互独立又互不干扰，同时又相互依存，提供各自所需;工艺过程在循环体系中进行，体系相当于惰性气体循环体系，污泥的干燥相当于在无氧环境中进行，既提高了热量综合循环利用率、节约了能源，又减少废气排放量，降低能耗，达到了安全、节能、环保的目的。
