贵阳化工污水处理：本发明公开了一种化工污水生物处理装置，包括初沉池，初沉池的一侧设置有生物处理槽，生物处理槽的顶部固定有培养箱，支撑架上固定安装有竖直固定有安装套柱，安装套柱的底端延伸至生物处理槽的内侧，安装套柱的内侧竖直设置有转动轴，转动轴的底端固定安装有导流涡轮，生物处理槽远离初沉池的一侧设置有过滤池，两个安装架之间水平设置有若干个安装挂板，安装挂板的底部固定安装有两个活性炭板、活性污泥板;本发明便于对活性炭板、活性污泥板进行更换和维护，保证了生物处理槽内微生物的充足，为微生物提供充分的氧气，保证了微生物对污水中有机物的分解转化速率，从而保证对污水的净化效果。

　　权利要求书

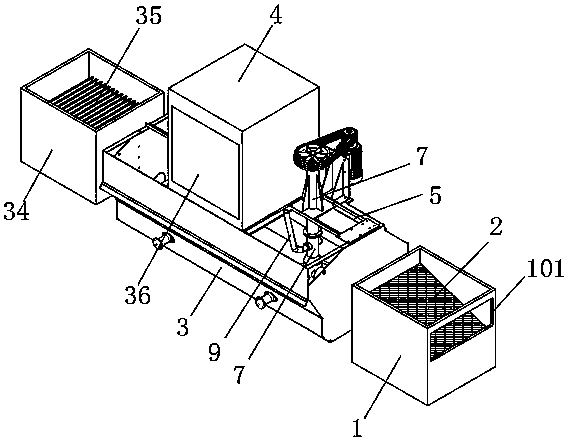

　　1.一种化工污水生物处理装置，其特征在于，包括初沉池(1)，所述初沉池(1)的内侧安装有格栅挡板(2)，所述初沉池(1)的一侧设置有生物处理槽(3)，所述生物处理槽(3)与格栅挡板(2)之间通过导管连通，所述生物处理槽(3)的顶部固定安装有培养箱(4)，所述培养箱(4)一侧设置有开关门(36)，所述培养箱(4)位于生物处理槽(3)上方槽口的中部位置处，所述生物处理槽(3)的顶部通过焊接固定安装有两个支撑架(5)，两个所述支撑架(5)分别位于生物处理槽(3)的两侧，所述支撑架(5)上固定安装有竖直固定有安装套柱(7)，所述安装套柱(7)的底端延伸至生物处理槽(3)的内侧，所述安装套柱(7)的内侧竖直设置有转动轴(8)，所述转动轴(8)通过轴承与安装套柱(7)的内壁转动连接，所述转动轴(8)的底端固定安装有导流涡轮(10)，所述安装套柱(7)上固定连接有进气管(9)，所述进气管(9)与安装套柱(7)相连通，所述支撑架(5)上通过螺栓固定安装有电机安装板(12)，所述电机安装板(12)的一侧固定安装有第一电机(13)，所述第一电机(13)的输出轴端通过皮带、皮带轮与转动轴(8)传动连接，所述生物处理槽(3)远离初沉池(1)的一侧设置有过滤池(ythws)，所述生物处理槽(3)与过滤池(ythws)通过导管连通，导管上安装有控制阀，所述过滤池(ythws)的内侧设置有若干个过滤板(35)，若干个所述过滤板(35)呈等间距均匀分布，所述过滤池(ythws)远离生物处理槽(3)的一侧设置有排水口;

　　所述生物处理槽(3)的两侧内壁处均固定安装有安装架(14)，所述安装架(14)的上部延伸至培养箱(4)的内侧，两个所述安装架(14)之间水平设置有若干个安装挂板(15)，所述安装挂板(15)的底部固定安装有两个活性炭板(17)和一个活性污泥板(6)，两个活性炭板(17)位于活性污泥板(6)的两侧;

　　所述安装架(14)上固定安装有轨道架(27)，所述轨道架(27)上活动安装有连接链条(24)，所述连接链条(24)上设置有若干个连接臂(25)，所述连接臂(25)的一端铰接有连接挂杆(16)，所述连接挂杆(16)的底部两端分别与安装挂板(15)的两侧铰接，所述安装架(14)的一侧固定安装有第二电机(18)，所述安装架(14)上转动安装有减速机(28)，所述减速机(28)的输出轴上转动连接有主动齿轮(19)，所述第二电机(18)的输出轴通过减速机(28)与主动齿轮(19)传动连接，所述安装架(14)的中部通过螺栓横向固定有横杆(29)，所述横杆(29)的一侧转动安装有第一从动齿轮(20)，所述第一从动齿轮(20)位于主动齿轮(19)的下方，所述第一从动齿轮(20)的一侧固定安装有转板(23)，所述安装架(14)上转动安装有第二从动齿轮(21)，所述主动齿轮(19)、第一从动齿轮(20)、第二从动齿轮(21)通过齿轮带(22)传动连接。

　　2.根据权利要求1所述的一种化工污水生物处理装置，其特征在于，所述安装套柱(7)的底端通过焊接水平固定有固定圆板(11)，所述安装套柱(7)的底部与固定圆板(11)下方相连通，所述固定圆板(11)的底面焊接固定有若干个导流曲板(spjg)，若干个所述导流曲板(spjg)呈等间距圆周阵列分布，所述导流涡轮(10)位于若干个导流曲板(spjg)位于的内侧，所述转动轴(8)的底端延伸至固定圆板(11)的下方并与导流涡轮(10)的顶部固定连接。

　　3.根据权利要求1所述的一种化工污水生物处理装置，其特征在于，所述连接链条(24)由若干个链板(241)组成，相邻的两个链板(241)之间通过销轴(26)铰接，若干个所述连接臂(25)分别等间距分布于连接链条(24)上，所述轨道架(27)为椭圆形结构，所述轨道架(27)上开设有椭圆形的滑槽，所述销轴(26)滑动安装于滑槽内。

　　4.根据权利要求1所述的一种化工污水生物处理装置，其特征在于，两个所述安装架(14)上相对应的的连接挂杆(16)呈对称分布。

　　5.根据权利要求1所述的一种化工污水生物处理装置，其特征在于，所述转板(23)的外周边缘均开设有若干个弧形槽，若干个弧形槽沿转板(23)的外周边缘呈等间距圆形阵列分布，销轴(26)与弧形槽相配合。

　　6.根据权利要求1所述的一种化工污水生物处理装置，其特征在于，所述转动轴(8)的上端延伸至安装套柱(7)的外侧且转动轴(8)的上端固定安装有皮带轮，所述第一电机(13)的输出轴端固定安装有另一个皮带轮，两个所述皮带轮之间通过皮带传动连接。

　　7.根据权利要求1所述的一种化工污水生物处理装置，其特征在于，所述格栅挡板(2)呈倾斜设置，所述初沉池(1)靠近格栅挡板(2)底处位置的一侧设置有排屑口(101)。

　　8.根据权利要求1所述的一种化工污水生物处理装置，其特征在于，所述培养箱(4)的内壁上壁固定安装有加热板(30)，所述培养箱(4)的一侧内壁上固定安装有温度传感器(31)，所述培养箱(4)的一侧外壁上固定安装有控制器(32)，所述温度传感器(31)与控制器(32)信号连接，所述控制器(32)与加热板(30)通过导线电性连接。

　　9.根据权利要求1所述的一种化工污水生物处理装置，其特征在于，所述活性污泥板(6)包括板体(61)，所述板体(61)上均匀开设有用于污水通过的细孔，所述板体(61)的内侧设有空腔，所述板体(61)的内部填充有活性污泥(62)。

　　说明书

　　一种化工污水生物处理装置

　　技术领域

　　本发明涉及污水处理技术领域，尤其涉及一种化工污水生物处理装置。

　　背景技术

　　化工污水就是在化工生产中排放出的工艺污水、冷却水、废气洗涤水、设备及场地冲洗水等污水。这些污水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生，传统化工污水生物处理装置的污泥直接放在处理槽中，污泥不易更换，不便于对生物处理槽进行清洗维护，生物处理槽内微生物不足，从而导致污水处理效果不稳定，处理效率低，曝气时，氧气溶解速度慢，无法保证微生物对污水中有机物的分解转化速率。

　　发明内容

　　本发明的目的在于提供一种化工污水生物处理装置，通过在安装挂板下方安装活性污泥板和活性炭板，通过活性污泥板中的微生物对化工污水中的有机物进行分解，通过活性炭板对化工污水中的有毒物质进行吸附，通过同时采用生物除污和物理吸附的手段对化工污水进行处理，有效保证了污水的净化效果，通过将污泥填充在活性污泥板内，代替传统工艺直接将活性污泥放置于生物处理槽中，有利于对生物处理槽进行清洗维护，通过第二电机带动各个活性炭板、活性污泥板转动，便于对活性炭板、活性污泥板进行更换和维护，从而保证对污水的净化效果，解决了传统化工污水生物处理装置中污泥直接放在处理槽中，污泥不易更换，不便于对生物处理槽进行清洗维护的技术问题;

　　本发明通过在培养箱内侧上壁安装加热板对培养箱内部进行加热，通过温度传感器记录培养箱的内部温度，并通过控制器控制培养箱的内部温度，对微生物的生长提供适宜的环境条件，便于微生物的培养，配合第二电机带动活性污泥板不断升降更换，使得该化工污水生物处理装置对污水处理稳定且快速，解决了传统化工污水生物处理装置中生物处理槽内微生物不足，污水处理效果不稳定，效率低的技术问题;

　　本发明将空气导入安装套柱内，并通过安装套柱底部进入生物处理槽内进行曝气，通过在安装套柱安装转动轴，在转动轴底部安装导流涡轮，通过第一电机转动轴转动，从而带动导流涡轮转动，并配合导流曲板使生物处理槽内的污水转动，使通入生物处理槽内空气中的氧气与污水充分混合，为微生物提供充分的氧气，解决了传统化工污水生物处理装置氧气溶解速度慢，无法保证微生物对污水中有机物的分解转化速率的技术问题。

　　本发明的目的可以通过以下技术方案实现：

　　一种化工污水生物处理装置，包括初沉池，所述初沉池的内侧安装有格栅挡板，所述初沉池的一侧设置有生物处理槽，所述生物处理槽与格栅挡板之间通过导管连通，所述生物处理槽的顶部固定安装有培养箱，所述培养箱一侧设置有开关门，所述培养箱位于生物处理槽上方槽口的中部位置处，所述生物处理槽的顶部通过焊接固定安装有两个支撑架，两个所述支撑架分别位于生物处理槽的两侧，所述支撑架上固定安装有竖直固定有安装套柱，所述安装套柱的底端延伸至生物处理槽的内侧，所述安装套柱的内侧竖直设置有转动轴，所述转动轴通过轴承与安装套柱的内壁转动连接，所述转动轴的底端固定安装有导流涡轮，所述安装套柱上固定连接有进气管，所述进气管与安装套柱相连通，所述支撑架上通过螺栓固定安装有电机安装板，所述电机安装板的一侧固定安装有第一电机，所述第一电机的输出轴端通过皮带、皮带轮与转动轴传动连接，所述生物处理槽远离初沉池的一侧设置有过滤池，所述生物处理槽与过滤池通过导管连通，导管上安装有控制阀，所述过滤池的内侧设置有若干个过滤板，若干个所述过滤板呈等间距均匀分布，所述过滤池远离生物处理槽的一侧设置有排水口;

　　所述生物处理槽的两侧内壁处均固定安装有安装架，所述安装架的上部延伸至培养箱的内侧，两个所述安装架之间水平设置有若干个安装挂板，所述安装挂板的底部固定安装有两个活性炭板和一个活性污泥板，两个活性炭板位于活性污泥板的两侧;

　　所述安装架上固定安装有轨道架，所述轨道架上活动安装有连接链条，所述连接链条上设置有若干个连接臂，所述连接臂的一端铰接有连接挂杆，所述连接挂杆的底部两端分别与安装挂板的两侧铰接，所述安装架的一侧固定安装有第二电机，所述安装架上转动安装有减速机，所述减速机的输出轴上转动连接有主动齿轮，所述第二电机的输出轴通过减速机与主动齿轮传动连接，所述安装架的中部通过螺栓横向固定有横杆，所述横杆的一侧转动安装有第一从动齿轮，所述第一从动齿轮位于主动齿轮的下方，所述第一从动齿轮的一侧固定安装有转板，所述安装架上转动安装有第二从动齿轮，所述主动齿轮、第一从动齿轮、第二从动齿轮通过齿轮带传动连接。

　　进一步的，所述安装套柱的底端通过焊接水平固定有固定圆板，所述安装套柱的底部与固定圆板下方相连通，所述固定圆板的底面焊接固定有若干个导流曲板，若干个所述导流曲板呈等间距圆周阵列分布，所述导流涡轮位于若干个导流曲板位于的内侧，所述转动轴的底端延伸至固定圆板的下方并与导流涡轮的顶部固定连接。

　　进一步的，所述连接链条由若干个链板组成，相邻的两个链板之间通过销轴铰接，若干个所述连接臂分别等间距分布于连接链条上，所述轨道架为椭圆形结构，所述轨道架上开设有椭圆形的滑槽，所述销轴滑动安装于滑槽内。

　　进一步的，两个所述安装架上相对应的的连接挂杆呈对称分布。

　　进一步的，所述转板的外周边缘均开设有若干个弧形槽，若干个所述弧形槽沿转板的外周边缘呈等间距圆形阵列分布，销轴与弧形槽相配合。

　　进一步的，所述转动轴的上端延伸至安装套柱的外侧且转动轴的上端固定安装有皮带轮，所述第一电机的输出轴端固定安装有另一个皮带轮，两个所述皮带轮之间通过皮带传动连接。

　　进一步的，所述格栅挡板呈倾斜设置，所述初沉池靠近格栅挡板底处位置的一侧设置有排屑口。

　　进一步的，所述培养箱的内壁上壁固定安装有加热板，所述培养箱的一侧内壁上固定安装有温度传感器，所述培养箱的一侧外壁上固定安装有控制器，所述温度传感器与控制器信号连接，所述控制器与加热板通过导线电性连接。

　　进一步的，所述活性污泥板包括板体，所述板体上均匀开设有用于污水通过的细孔，所述板体的内侧设有空腔，所述板体的内部填充有活性污泥。

　　进一步的，该化工污水生物处理装置的工作步骤为：

　　步骤一、化工污水从初沉池的上方开口加入，化工污水穿过格栅挡板并进入到初沉池的底部，化工污水内的大型垃圾被格栅挡板截住，且使大型垃圾沿倾斜的格栅挡板滑落到初沉池一侧的排屑口，大型垃圾通过排屑口排出收集;

　　步骤二、初沉池内的化工污水通过导管进入到生物处理槽的内侧，通过启动加热板，加热板对培养箱的内部进行加热，通过温度传感器记录培养箱的内部温度，通过控制器控制培养箱的内部温度，使培养箱内部的温度对微生物适宜，使微生物在安装挂板下方的活性污泥板内繁殖，启动第二电机，第二电机的输出轴转动并带动主动齿轮转动，主动齿轮转动的同时第二从动齿轮、齿轮带带动第一从动齿轮转动，第一从动齿轮带动转板转动，转板转动的同时推动设置在弧形槽内的销轴绕转板转动，并带动整个连接链条在轨道架上滑动，并带动各个连接挂杆沿轨道架转动，并通过连接挂杆带动各个安装挂板转动，并带动培养箱内上部空间的安装挂板及其下方的活性炭板、活性污泥板移动到生物处理槽内，通过定期启动第二电机，不断转动活性污泥板进行更换;

　　步骤三、向进气管内通入空气，空气通过安装套柱的底部开口进入到生物处理槽中，并启动第一电机，第一电机的输出轴转动并带动转动轴转动，转动轴带动导流涡轮转动，导流涡轮转动的同时配合导流曲板使生物处理槽内的污水转动，使氧气与污水充分混合，为微生物提供充分的氧气，生物处理槽内的微生物对污水中的有机物进行分解转化，经过微生物处理的污水通过导管进入到过滤池中，污水通过过滤板过滤后通过过滤池一侧的排水口排出。

　　本发明的有益效果：

　　本发明通过在生物处理槽上安装培养箱，在培养箱的内侧设置支撑架，在两个支撑架之间设置多个安装挂板，在安装挂板下方安装活性污泥板和活性炭板，通过活性污泥板中的微生物对化工污水中的有机物进行分解，通过活性炭板对化工污水中的有毒物质进行吸附，通过同时采用生物除污和物理吸附的手段对化工污水进行处理，有效保证了污水的净化效果，通过将污泥填充在活性污泥板内，代替传统工艺直接将活性污泥放置于生物处理槽中，有利于对生物处理槽进行清洗维护，通过第二电机带动主动齿轮转动，配合第二从动齿轮、齿轮带、第一从动齿轮使用来带动转板转动，通过在转板的外周边缘设置于销轴相配合的弧形槽，可以通过转板带动销轴绕转板外周转动，从而带动整个连接链条在轨道架上滑动，并通过各个连接挂杆带动与其对应的安装挂板转动，从而带动各个活性炭板、活性污泥板转动，便于对活性炭板、活性污泥板进行更换和维护，从而保证对污水的净化效果;

　　本发明通过在培养箱内侧上壁安装加热板对培养箱内部进行加热，通过温度传感器记录培养箱的内部温度，并通过控制器控制培养箱的内部温度，保证培养箱内部的温度始终适合微生物生长，从而使微生物在活性污泥板中得到快速培养，该化工污水生物处理装置可以对微生物的生长提供适宜的环境条件，便于微生物的培养，配合第二电机带动活性污泥板不断升降更换，保证了生物处理槽内微生物的充足，使得该化工污水生物处理装置对污水处理稳定且快速;

　　本发明通过在培养箱的两侧设置安装套柱，通过在安装套柱上安装进气管，通过进气管导入空气，使空气进入安装套柱内并通过安装套柱底部进入生物处理槽内进行曝气，通过在安装套柱安装转动轴，在转动轴底部安装导流涡轮，通过第一电机转动轴转动，从而带动导流涡轮转动，并配合导流曲板使生物处理槽内的污水转动，从而使通入生物处理槽内空气中的氧气与污水充分混合，为微生物提供充分的氧气，保证了微生物对污水中有机物的分解转化速率。
