贵阳激波污泥干化设备及污泥干化系统

本发明提供一种激波污泥干化设备及污泥干化系统，涉及污泥处理技术领域，该激波污泥干化设备，包括：激波热流体干化装置、热净化装置、尾气处理装置以及与激波热流体干化装置连接的热裂解装置;热净化装置具有依次连通的第一入口、热净化腔和第一出口，第一入口与激波热流体干化装置的烟气出口连通，第一出口与激波热流体干化装置热流体入口和/或热裂解装置连通，第一出口与尾气处理装置连通;热裂解装置用于接收来自激波热流体干化装置内形成的干渣。一种污泥干化系统，包括上述激波污泥干化设备，因此，该污泥干化系统的优势包括激波污泥干化设备的优势。

　　权利要求书

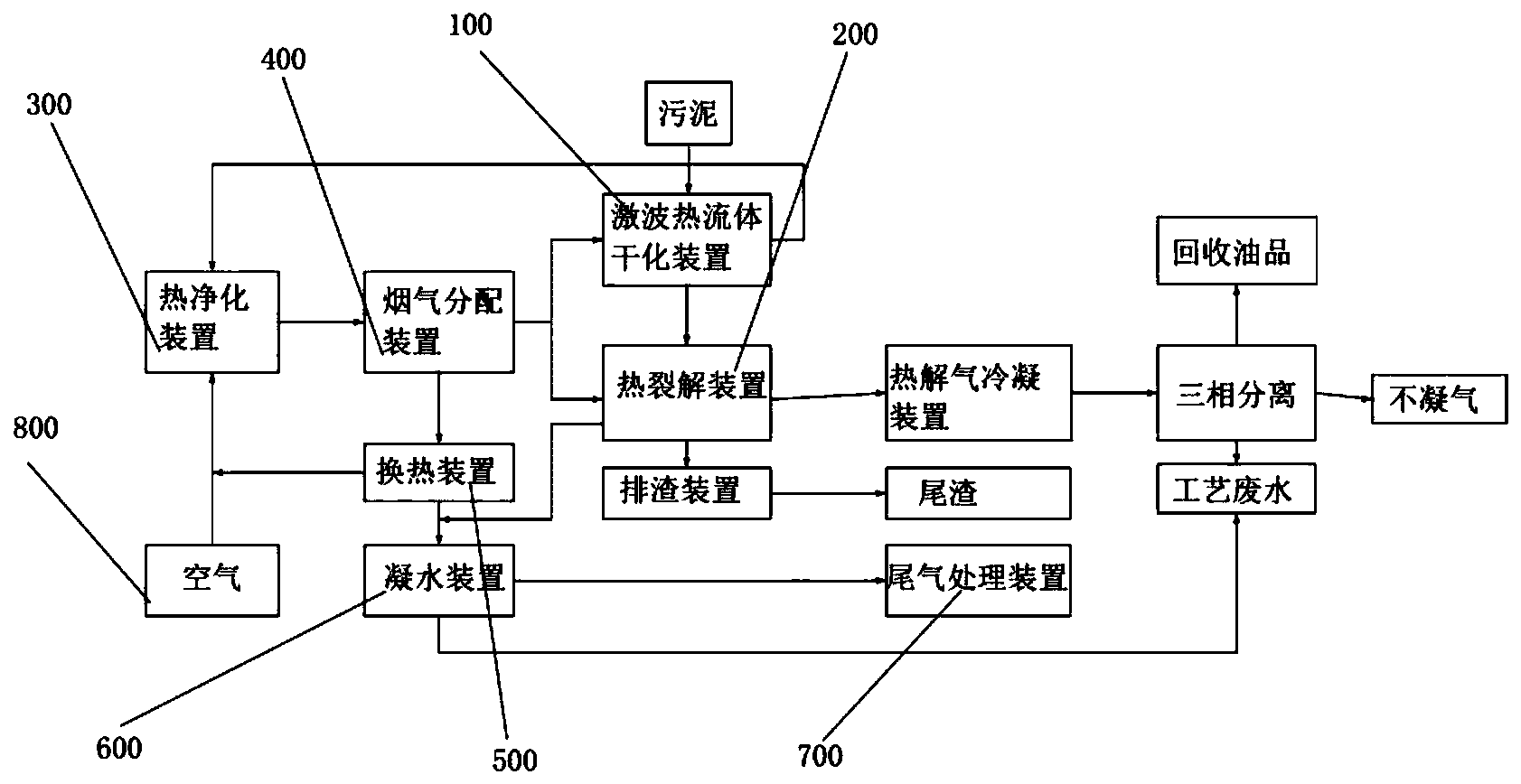

　　1.一种激波污泥干化设备，其特征在于，包括：激波热流体干化装置(100)、热净化装置(300)、尾气处理装置(700)以及热裂解装置(200);

　　所述热净化装置(300)具有依次连通的第一入口(310)、热净化腔和第一出口(320)，所述第一入口(310)与所述激波热流体干化装置(100)的烟气出口(120)连通，所述第一出口(320)与所述激波热流体干化装置(100)的热流体入口(130)和/或所述热裂解装置(200)连通，所述第一出口(320)与所述尾气处理装置(700)连通;

　　所述烟气出口(120)排出的烟气通过所述第一入口(310)进入到所述热净化腔进行分解净化，净化后的烟气由所述第一出口(320)排出，且部分烟气进入热流体入口(130)和/或所述热裂解装置(200)中进行热量回收，另一部分烟气进入所述尾气处理装置(700);

　　所述热裂解装置用于接收来自所述激波热流体干化装置内形成的干渣。

　　2.根据权利要求1所述的激波污泥干化设备，其特征在于，所述第一出口(320)与所述激波热流体干化装置(100)、所述热裂解装置(200)以及所述尾气处理装置(700)均连通。

　　3.根据权利要求2所述的激波污泥干化设备，其特征在于，所述激波污泥干化设备包括用于对所述激波热流体干化装置(100)排出烟气进行分配的烟气分配装置(400);

　　所述烟气分配装置(400)包括第二入口和第二出口，所述第二入口与所述第一出口(320)连接，所述第二出口与所述热流体入口(130)、所述热裂解装置(200)以及所述尾气处理装置(700)连接。

　　4.根据权利要求3所述的激波污泥干化设备，其特征在于，所述烟气分配装置(400)包括主管路(410)以及与所述主管路(410)连通的三个支路(420)，所述主管路(410)与所述第一出口(320)连接，三个所述支路(420)分别与所述热流体入口(130)、所述热裂解装置(200)以及所述尾气处理装置(700)连接。

　　5.根据权利要求4所述的激波污泥干化设备，其特征在于，所述烟气分配装置(400)包括控制器以及与所述控制器电气连接的电子阀门(430);

　　每条所述支路(420)上均安装有所述电子阀门(430)，所述电子阀门(430)能够调节对应所述支路(420)的烟气通量。

　　6.根据权利要求5所述的激波污泥干化设备，其特征在于，所述激波污泥干化设备包括用于检测反应物料的温度的温度传感器，所述温度传感器分别设置于所述激波热流体干化装置(100)和所述热裂解装置(200)内部，所述温度传感器与所述控制器电气连接。

　　7.根据权利要求3所述的激波污泥干化设备，其特征在于，所述激波污泥干化设备包括换热装置(500)，所述换热装置(500)包括热媒入口(510)、热媒出口(520)、空气入口(530)以及空气出口(540);

　　所述热媒入口(510)与所述第二出口连接，所述热媒出口(520)与所述尾气处理装置(700)连通，所述空气出口(540)与所述第一入口(310)连通，所述空气入口(530)用于通入空气(800)。

　　8.根据权利要求2所述的激波污泥干化设备，其特征在于，所述热裂解装置(200)具有换热腔(210)，所述第一出口(320)与所述换热腔(210)连通。

　　9.根据权利要求1或7所述的激波污泥干化设备，其特征在于，所述激波污泥干化设备包括凝水装置(600)，所述凝水装置(600)连接于所述热净化装置(300)与所述尾气处理装置(700)之间，用于使所述热净化装置(300)排出的烟气中的水蒸气凝结并排出。

　　10.一种污泥干化系统，其特征在于，包括权利要求1-9中任意一项所述的激波污泥干化设备。

　　说明书

　　激波污泥干化设备及污泥干化系统

　　技术领域

　　本发明涉及污泥处理技术领域，具体涉及一种激波污泥干化设备及污泥干化系统。

　　背景技术

　　污泥处理是对污泥进行浓缩、调质、脱水、稳定、干化或焚烧等减量化、稳定化、无害化的加工过程，该过程能够实现污泥的减量化、稳定化和无害化。其中，在对污泥焚烧发电之前，为节省焚烧能源，需要对污泥进行干化处理，使得城市污泥、生活污泥以及工业污泥等中的液体含量降低。

　　激波污泥干化设备中，激波热流体干化装置与热裂解装置连接，污泥进入激波热流体干化装置后，在激波与热流体的冲击下，污泥中的液体挥发，形成烟气从激波热流体干化装置排出，被干化的干渣进入热裂解装置，通过热裂解装置进行进一步的分解利用。

　　现有技术中，从激波热流体干化装置排出的高温烟气中含有大量的VOC混合气体(指活泼的一类挥发性有机物，即会产生危害的那一类挥发性有机物。例如，饱和烃及不饱和烃：辛烷、乙烯、环已烷等;芳香类：苯甲、甲苯、萘、硝基苯、氯苯等;酮、醛、醚;丙酮，丙醛，胺类：二甲基胺、丁胺等;脂类：醋酸丁脂、乙酰水杨酸甲脂等。)，该高温烟气直接排放到尾气处理装置中，进行净化操作;一来，由于烟气中含有VOC混合气体等危害气体，尾气处理装置对尾气的处理压力较大，容易出现净化效果不好，导致尾气排放不合格现象;二来，高温烟气的直接排放，导致烟气携带热量直接扩散到外部环境中，热量利用率低，导致资源浪费。

　　发明内容

　　本发明的目的在于提供一种激波污泥干化设备及污泥干化系统，以缓解现有技术中存在的含有大量VOC混合气体的烟气直接进入尾气处理装置，导致尾气处理效果不理想;以及热量利用率低，导致浪费能源的问题。

　　本发明提供一种激波污泥干化设备，包括：激波热流体干化装置、热净化装置、尾气处理装置以及与激波热流体干化装置连接的热裂解装置;

　　热净化装置具有依次连通的第一入口、热净化腔和第一出口，第一入口与激波热流体干化装置的烟气出口连通，第一出口与激波热流体干化装置热流体入口和/或热裂解装置连通，第一出口与尾气处理装置连通;

　　烟气出口排出的烟气通过第一入口进入到热净化腔进行分解净化，净化后的烟气由第一出口排出，且部分烟气进入热流体入口和/或热裂解装置中进行热量回收，另一部分烟气进入尾气处理装置;

　　热裂解装置用于接收来自激波热流体干化装置内形成的干渣。

　　进一步地，第一出口与激波热流体干化装置的热流体入口、热裂解装置以及尾气处理装置均连通。

　　进一步地，激波污泥干化设备包括用于对激波热流体干化装置排出烟气进行分配的烟气分配装置;

　　烟气分配装置包括第二入口和第二出口，第二入口与第一出口连接，第二出口与热流体入口、热裂解装置以及尾气处理装置连接。

　　进一步地，烟气分配装置包括主管路以及与主管路连通的三个支路，主管路与第一出口连接，三个支路分别与热流体入口、热裂解装置以及尾气处理装置连接。

　　进一步地，烟气分配装置包括控制器以及与控制器电气连接的电子阀门;

　　每条支路上均安装有电子阀门，电子阀门能够调节对应支路的烟气通量。

　　进一步地，激波污泥干化设备包括用于检测反应物料的温度的温度传感器，温度传感器分别设置于激波热流体干化装置和所述热裂解装置内部，温度传感器与控制器电气连接。

　　进一步地，激波污泥干化设备包括换热装置，换热装置包括热媒入口、热媒出口、空气入口以及空气出口;

　　热媒入口与第二出口连接，热媒出口与尾气处理装置连通，空气出口与第一入口连通，空气入口用于通入空气。

　　进一步地，激波热流体干化装置包括反应腔，第一出口与反应腔连通;

　　热裂解装置具有换热腔，第一出口与换热腔连通。

　　进一步地，激波污泥干化设备包括凝水装置，凝水装置连接于热净化装置与尾气处理装置之间，用于使热净化装置排出的烟气中的水蒸气凝结并排出。

　　本发明提供一种污泥干化系统，包括上述的激波污泥干化设备。

　　与现有技术相比，本发明提供的激波污泥干化设备及污泥干化系统所具有的技术优势为：

　　本发明提供一种激波污泥干化设备，包括：激波热流体干化装置、热净化装置、尾气处理装置以及与激波热流体干化装置连接的热裂解装置;热净化装置具有依次连通的第一入口、热净化腔和第一出口，第一入口与激波热流体干化装置的烟气出口连通，第一出口与激波热流体干化装置和/或热裂解装置连通，第一出口与尾气处理装置连通;烟气出口排出的烟气能够通过第一入口进入到热净化腔进行分解净化，净化后的烟气由第一出口排出，且部分烟气进入热流体入口和/或热裂解装置中进行热量回收，另一部分烟气进入尾气处理装置;热裂解装置用于接收来自激波热流体干化装置内形成的干渣。在污泥干化过程中，污泥通过进料口进入到激波热流体干化装置中，在重力的作用下污泥在激波热流体干化装置中向下流动，热流体通过热流体入口进入到激波热流体干化装置中，激波配合热流体对污泥进行加热振荡脱液处理，并形成干渣和高温烟气，污泥干渣排出激波热流体干化装置，进入到热裂解装置中。高温烟气从烟气出口排出，并进入到热净化装置的热净化腔中，热净化装置对高温烟气中VOC混合气体进行加热或焚烧处理，使得VOC混合气体分解为无害气体，对烟气进行初步净化，使得烟气中的有害成分大幅减小，经过净化后的烟气从第一出口排出，部分烟气流向尾气处理装置，由于烟气经过初步净化，使得尾气处理装置对尾气净化处理的压力大大减小，保证了排放尾气符合排放标准。另一部分从热净化装置排出的高温烟气流入激波热流体干化装置热流体入口和/或热裂解装置中，形成了一个烟气的闭环流动，充分利用高温烟气所携带的热量，对激波热流体干化装置和/或热裂解装置内的物料进行加热，减少了对单独加热激波热流体干化装置和/或热裂解装置内的物料时所消耗的能量，对高温烟气的热量重复利用，节约能源。因此，上述结构缓解了现有技术中存在的含有大量VOC混合气体的烟气直接进入尾气处理装置，导致尾气处理效果不理想;以及热量利用率低，导致浪费能源的问题。

　　本发明还提供一种污泥干化系统，包括上述激波污泥干化设备，因此，该污泥干化系统的优势包括激波污泥干化设备的优势，不再赘述。
