贵阳污水厂反吊膜密封收集技术

本实用新型公开了一种污水厂反吊膜密封收集装置，包括钢架密封盖和吊膜，钢架密封盖包括至少两个支撑臂，相邻支撑臂的顶部连接并形成夹角，支撑臂上设有安装杆，安装杆的一端固定在支撑臂的顶端，另一端连接有横向安装板，吊膜的中部固定在横向安装板上，吊膜的边角固定在支撑臂的底部。本实用新型的反吊膜密封收集装置采用抗腐蚀能力很强的吊膜把废气罩住，钢架密封盖在外面将吊膜悬吊固定，这样既发挥了吊膜的抗腐蚀性能，又从根本上解决了钢架密封盖与腐蚀性气体接触而带来的腐蚀问题，使用寿命长。

　　权利要求书

　　1.一种污水厂反吊膜密封收集装置，其特征在于，包括钢架密封盖和吊膜，所述钢架密封盖包括至少两个支撑臂，相邻支撑臂的顶部连接并形成夹角，所述支撑臂上设有安装杆，所述安装杆的一端固定在支撑臂的顶端，另一端连接有横向安装板，所述吊膜的中部固定在横向安装板上，所述吊膜的边角固定在支撑臂的底部。

　　2.如权利要求1所述的污水厂反吊膜密封收集装置，其特征在于，所述安装杆上还设有加固杆，所述加固杆的一端连接在安装杆上，另一端连接在横向安装板上。

　　3.如权利要求1所述的污水厂反吊膜密封收集装置，其特征在于，所述吊膜的上表面涂覆有PVDF自洁涂层。

　　4.如权利要求1所述的污水厂反吊膜密封收集装置，其特征在于，所述吊膜为氟碳纤维膜制成。

　　5.如权利要求1所述的污水厂反吊膜密封收集装置，其特征在于，所述吊膜由多个膜材片通过热熔焊接而成。

　　说明书

　　一种污水厂反吊膜密封收集装置

　　技术领域

　　本实用新型涉及污水处理领域，尤其涉及一种污水厂反吊膜密封收集装置。

　　背景技术

　　随着大型城市污水处理厂的大量建成，作为污水厂附属产品的臭气，以及相应的臭气处理也越来越受到人们的关注。城市污水处理过程中产生的臭气主要集中在进水泵房、初沉池、曝气池、储泥池、污泥浓缩池、污泥脱水机房以及堆棚处。这些致臭物质主要有硫化氢、氨等无机物和低分子脂肪酸、胺类、醛类、酮类、醚类、卤代烃等有机物;据分析，成分中氨的浓度最高，其次是H2S;臭气的强度中甲硫醇最大，其次是H2S，这些污染物具有易挥发、嗅阈值低等特点，不仅严重污染周边居民的生活环境，危害人体健康，而且对污水处理厂的金属材料、设备和管道具有强烈腐蚀性，因此采取除臭措施非常必要;目前，现有行业的密封技术包含玻璃钢加盖密封和阳光板加盖密封，对于阳光板加盖密封早期在做污水厂除臭时用的较多，但是由于使用环境比较恶劣阳光板在运行一年左右即会出现裂痕、破裂从而影响密封的效果，而对于玻璃钢密封加盖的工艺，玻璃钢存在后期污水运行维护不方便的缺陷。

　　实用新型内容

　　为了克服现有技术的不足，本实用新型的目的在于提供一种污水厂反吊膜密封收集装置，该反吊膜密封收集装置采用抗腐蚀能力很强的吊膜把废气罩住，钢架密封盖在外面将吊膜悬吊固定，这样既发挥了吊膜的抗腐蚀性能，又从根本上解决了钢架密封盖与腐蚀性气体接触而带来的腐蚀问题，因而钢架密封盖可以按普通建筑钢结构的防腐等级考虑进行设计，具有50年的使用寿命，发挥了钢架密封盖的性能，实现了结构骨架与覆盖材料的良好结合。

　　本实用新型的目的采用如下技术方案实现：

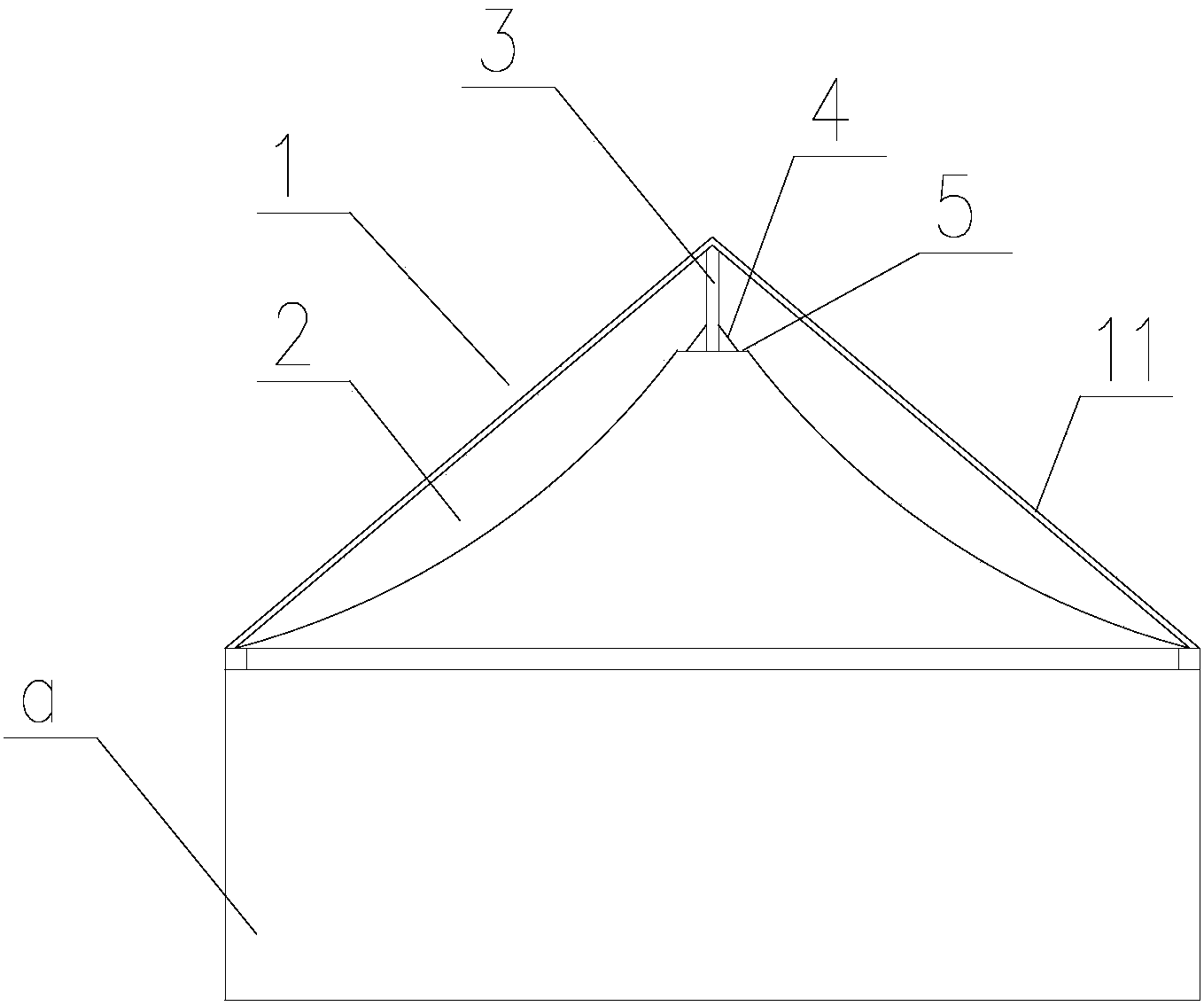

　　一种污水厂反吊膜密封收集装置，包括钢架密封盖和吊膜，所述钢架密封盖包括至少两个支撑臂，相邻支撑臂的顶部连接并形成夹角，所述支撑臂上设有安装杆，所述安装杆的一端固定在支撑臂的顶端，另一端连接有横向安装板，所述吊膜的中部固定在横向安装板上，所述吊膜的边角固定在支撑臂的底部。

　　进一步地，所述安装杆上还设有加固杆，所述加固杆的一端连接在安装杆上，另一端连接在横向安装板上。

　　进一步地，所述吊膜的上表面涂覆有PVDF自洁涂层。

　　进一步地，所述吊膜为氟碳纤维膜制成。

　　进一步地，所述吊膜由多个膜材片通过热熔焊接而成。

　　相比现有技术，本实用新型的有益效果在于：

　　本实用新型的污水厂反吊膜密封收集装置，该反吊膜密封收集装置采用抗腐蚀能力很强的吊膜把废气罩住，钢架密封盖在外面将吊膜悬吊固定，这样既发挥了吊膜的抗腐蚀性能，又从根本上解决了钢架密封盖与腐蚀性气体接触而带来的腐蚀问题，因而钢架密封盖可以按普通建筑钢结构的防腐等级考虑进行设计，具有50年的使用寿命，发挥了钢架密封盖的性能，实现了结构骨架与覆盖材料的良好结合。
