本发明涉及污水处理技术领域，尤其是一种用于生活污水处理的剩余污泥非相变干化处理系统，其包括储泥池、带式脱水机、热气发生装置、气液分离器、多个依次串联连接在一起的第一旋流分离器，储泥池与带式脱水机相连接，第一旋流分离器包括第一器体、第一进料管，热气发生装置、带式脱水机均与排在第一个的第一旋流分离器的第一进料管相连接，所有第一溢流口均与气液分离器相连接。相对于热烘干和热蒸发脱除污泥中水分的方式，本发明的污泥处理系统结构简单，能耗也相对较低，单位时间脱水效率较高，降低了污水处理系统的成本，而且，占地面积小、设备简单易操作，利于推广。

　　权利要求书

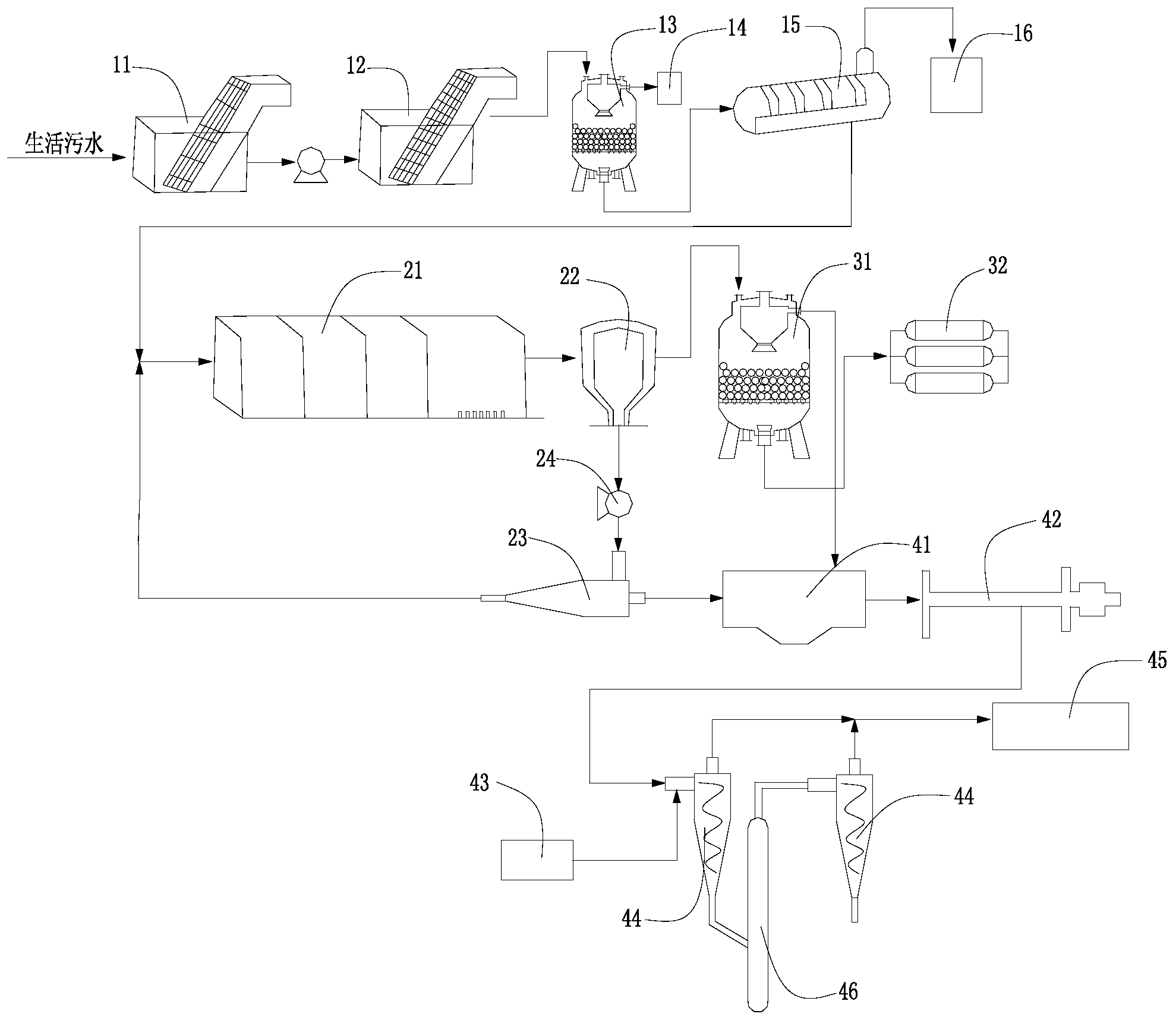

　　1.一种用于生活污水处理的剩余污泥非相变干化处理系统，其特征在于：包括储泥池(41)、带式脱水机(42)、热气发生装置(43)、气液分离器(45)、多个依次串联连接在一起的第一旋流分离器(44)，储泥池(41)与带式脱水机(42)相连接，第一旋流分离器(44)包括第一器体(441)、第一进料管(442)，第一进料管(442)设置在第一器体(441)的侧部，第一器体(441)的底部设置有第一底流口(443)，顶部设置有第一溢流口(444)，沿污泥流动方向，热气发生装置(43)、带式脱水机(42)均与排在第一个的第一旋流分离器(44)的第一进料管(442)相连接，所有第一溢流口(444)均与气液分离器(45)相连接。

　　2.如权利要求1所述的一种用于生活污水处理的剩余污泥非相变干化处理系统，其特征在于：第一进料管(442)垂直设置在第一器体(441)的侧部。

　　3.如权利要求1或者2所述的一种用于生活污水处理的剩余污泥非相变干化处理系统，其特征在于：所述剩余污泥处理系统包括两个串联连接在一起的第一旋流分离器(44)。

　　4.如权利要求3所述的一种用于生活污水处理的剩余污泥非相变干化处理系统，其特征在于：还包括分选柱(46)，沿污泥流动方向，排在第一个的第一旋流分离器(44)的第一底流口(443)与分选柱(46)的进料口相连接，分选柱(46)的出料口与另外一个第一旋流分离器(44)的第一进料管(442)相连接。

　　5.如权利要求1所述的一种用于生活污水处理的剩余污泥非相变干化处理系统，其特征在于：热气发生装置(43)产生的热气体介质温度在60-80℃之间。

　　说明书

　　一种用于生活污水处理的剩余污泥非相变干化处理系统

　　技术领域

　　本发明涉及污水处理技术领域，尤其是一种用于生活污水处理的剩余污泥非相变干化处理系统。

　　背景技术

　　城镇生活污水由城市管网系统收集输送污水处理厂，并在污水处理厂进行处理。目前污水处理厂的生活污水的处理系统，包括依次连接的一级处理系统、二级处理系统与深度处理系统。一级处理系统为依次连接在一起的粗格栅组件、细格栅组件、曝气沉砂池;二级处理系统为依次连接的生化池、沉淀池，生化池与曝气沉砂池相连接，沉淀池与深度处理系统相连接;深度处理系统为依次连接的混凝沉淀池、消毒池。具体的处理为：生活污水首先通过粗格栅组件和细格栅组件，将污水中的较粗大漂浮物和悬浮物去除，随后污水进入曝气沉砂池中，在曝气沉砂池中污水以螺旋状流动形式前进，进一步将砂粒物去除，同时将污水中的部分有机污染得以去除，然后出水进入生化池进行二级处理，生化池中含有大量的微生物，微生物将污水中可降解有机物进行分解代谢，微生物得以生长、聚集形成活性污泥，处理后污水再进入沉淀池中使得泥水得以分离，从而完成污水的一级处理、二级处理;经过一级处理、二级处理的污水中还含有一些的微小悬浮物、胶体、微生物、病毒、重金属和导致富营养化的氮磷等物质，所以还需进行深度处理，以便达到污水的排放标准;随后从二级处理系统出来的污水依次进入混凝沉淀池、消毒池，在消毒池中经过消毒杀菌即可排入自然水体或回用，沉淀池中剩余污泥直接进入污泥处理系统中进行处理后外排。

　　沉淀池中的剩余污泥含水率高达99%且含有大量的有机物、致病菌等，其中污泥中含有的有机污染物不易降解、毒性残留时间长，这些有毒有害物质进入水体与土壤中将造成环境污染，所以需要在污泥处理系统进行处理。目前，污泥处理系统先将污泥通过热烘干和热蒸发等相变干化的方式降低污泥中的含水率，降低污泥中的含水率后再通过堆肥、焚烧、作建材或者填埋进行最终处理。根据我国现行污泥处理处置含水率的相关规定：生活污水处理厂污泥经处理后污泥含水率小于60%时，可以进入生活垃圾填埋场填埋处置;污泥用于好氧堆肥时，含水率应小于65%;污泥用于制砖时，污泥含水率应小于等于40%;污泥焚烧时，须将污泥含水率降低至20%-5%，可见对污泥含水率降低要求较高，而目前采用的热烘干和热蒸发法存在能耗高、单位时间脱水效率低的问题，污泥含水率降低成本较高，不利于行业的发展。

　　发明内容

　　本发明所要解决的技术问题是提供一种结构简单、成本较低、污泥脱水效率较高的剩余污泥非相变干化处理系统。

　　本发明解决其技术问题所采用的技术方案是：一种用于生活污水处理的剩余污泥非相变干化处理系统，包括储泥池、带式脱水机、热气发生装置、气液分离器、多个依次串联连接在一起的第一旋流分离器，储泥池与带式脱水机相连接，第一旋流分离器包括第一器体、第一进料管，第一进料管垂直设置在第一器体的侧部，第一器体的底部设置有第一底流口，顶部设置有第一溢流口，沿污泥流动方向，热气发生装置、带式脱水机均与排在第一个的第一旋流分离器的第一进料管相连接，所有第一溢流口均与气液分离器相连接。

　　进一步的是，第一进料管垂直设置在第一器体的侧部。

　　进一步的是，剩余污泥非相变干化处理系统包括两个串联连接在一起的第一旋流分离器。

　　进一步的是，还包括分选柱，沿污泥流动方向，排在第一个的第一旋流分离器的第一底流口与分选柱的进料口相连接，分选柱的出料口与另外一个第一旋流分离器的第一进料管相连接。

　　进一步的是，热气发生装置产生的热气体介质温度在60-80℃之间。

　　本发明的有益效果是：本发明的剩余污泥非相变干化处理系统包括储泥池、带式脱水机、热气发生装置、气液分离器、多个依次串联连接在一起的第一旋流分离器，污泥处理时，二级处理系统、深度处理系统产生的污泥通过物料输送装置输送至储泥池中，通过物料输送装置将储泥池中污泥进入带式脱水机中进行初步处理，带式脱水机能够脱除污泥中部分含水量，降低污泥的黏度，减小水和固体颗粒之间的相互作用力，提高污泥颗粒的分散性;然后将经过带式脱水机初步处理的污泥通过物料输送装置进入第一个的第一旋流分离器中进行处理，同时，热气发生装置工作产生热气体介质通入第一个的第一旋流分离器中，热气体介质能够进一步降低污泥的黏度，第一旋流分离器工作，并在热气体介质的作用下，使第一器体中产生高速旋转场，在高速旋转场作用下，污泥固体颗粒在高速旋流场中产生高速自转、公转运动，由此产生的离心力来克服固体颗粒间吸附水的毛细阻力，污泥中固体颗粒与水的第一次分离，从污泥中脱除的水以及气体介质经过顶部的第一溢流口进入气液分离器中，并在气液分离器中实现气液分离，污泥则从第一个第一旋流分离器的第一底流口进入第二个第一旋流分离器中，污泥经过多个依次串联连接在一起的第一旋流分离器后，实现污泥中的固体颗粒与水的多次分离，从而达到后续处理对污泥含水量的要求;相对于热烘干和热蒸发脱除污泥中水分的方式，本发明的剩余污泥非相变干化处理系统结构简单，能耗也相对较低，单位时间脱水效率较高，降低了污泥处理系统的成本，而且，占地面积小、设备简单易操作，利于推广。
