贵州回流加药装置及污水处理反应池

本实用新型公开了一种回流加药装置及污水处理反应池，回流加药装置包括：回流泵，回流泵的进料端与污水沉淀池或膜池相连接;管道混合器，管道混合器的一端通过一连接管道与回流泵的出料端相连通，管道混合器的加药口与加药设备相连通;回流管路，设置在污水反应池内，回流管路与管道混合器相连通，回流管路上开设有布水孔。该回流加药装置及污水处理反应池药剂与回流液体混合充分，污水反应池内反应充分，无需设置搅拌机，能防止污水反应池内出现短流和死水现象。

　　权利要求书

　　1.一种回流加药装置，其特征在于，包括：

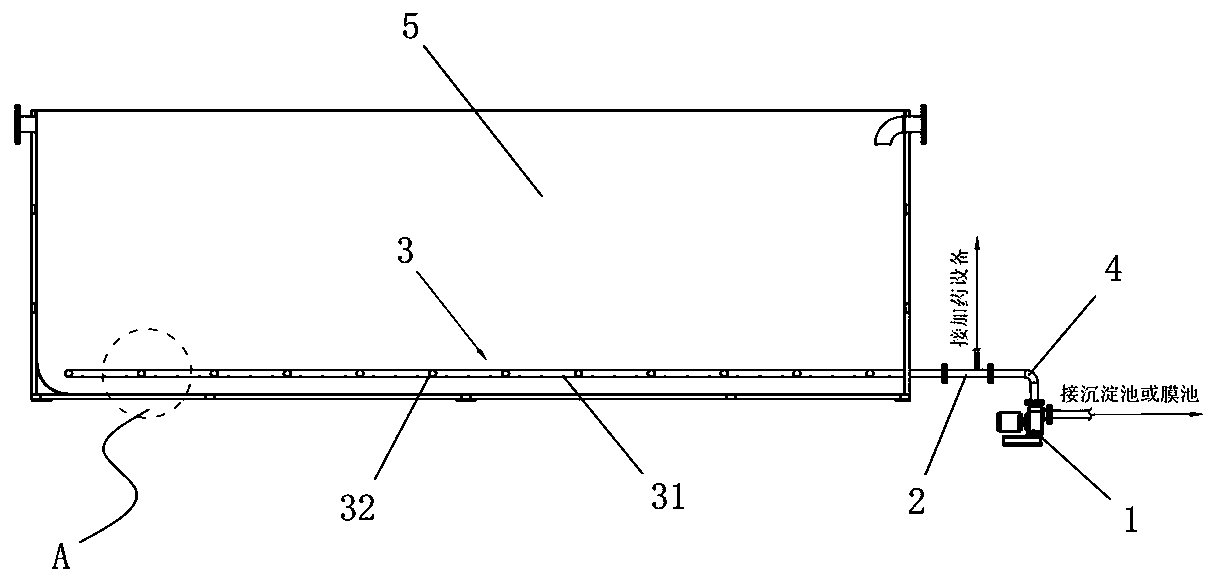

　　回流泵(1)，所述回流泵(1)的进料端与污水沉淀池或膜池相连接;

　　管道混合器(2)，所述管道混合器(2)的一端通过一连接管道(4)与所述回流泵(1)的出料端相连通，所述管道混合器(2)的加药口与加药设备相连通;

　　回流管路(3)，设置在污水反应池(5)内，所述回流管路(3)与所述管道混合器(2)相连通，所述回流管路(3)上开设有布水孔(31)。

　　2.根据权利要求1所述的回流加药装置，其特征在于，所述回流管路(3)设置在所述污水反应池(5)的底部。

　　3.根据权利要求2所述的回流加药装置，其特征在于，所述布水孔(31)开设在所述回流管路(3)的下部，且所述布水孔(31)开口向下倾斜设置。

　　4.根据权利要求1所述的回流加药装置，其特征在于，所述回流管路(3)呈网状，包括多根纵横向连接的回流支管(32)，所述布水孔(31)开设在所述回流支管(32)上。

　　5.一种污水处理反应池，包括污水反应池(5)，其特征在于，所述污水反应池(5)上设置有如权利要求1-4中任意一项所述的回流加药装置。

　　说明书

　　回流加药装置及污水处理反应池

　　技术领域

　　本实用新型涉及污水处理技术领域，具体而言，涉及一种污水处理反应池的回流加药装置及具有该回流加药装置的污水处理反应池。

　　背景技术

　　目前，污水处理过程中缺氧/厌氧反应池的回流装置和加药装置通常分开设置，回流出口一般设置在反应池入口侧，回流量和进水量一起进入反应池，从入口侧开始影响整个反应池的流体运动。根据反应池的形状和进出口位置，需要同时设置搅拌机，才能确保池体内部水体充分流动，防止短流和死水现象。同样的情况，在需要加药的情况下，加药装置通常也设置在反应池入口侧，药剂随进水一起进入反应池，经常出现反应不充分的现象。

　　实用新型内容

　　本实用新型的主要目的在于提供一种回流加药装置及污水处理反应池，该回流加药装置及污水处理反应池药剂与回流液体混合充分，污水反应池内反应充分，能防止污水反应池内出现短流和死水现象。

　　为了实现上述目的，本实用新型提供了一种回流加药装置，包括：

　　回流泵，回流泵的进料端与污水沉淀池或膜池相连接;

　　管道混合器，管道混合器的一端通过一连接管道与回流泵的出料端相连通，管道混合器的加药口与加药设备相连通;

　　回流管路，设置在污水反应池内，回流管路与管道混合器相连通，回流管路上开设有布水孔。

　　进一步地，回流管路设置在污水反应池的底部。

　　进一步地，布水孔开设在回流管路的下部，且布水孔开口向下倾斜设置。

　　进一步地，回流管路呈网状，包括多根纵横向连接的回流支管，布水孔开设在回流支管上。

　　根据本实用新型的另一方面，提供了一种污水处理反应池，包括污水反应池，污水反应池上设置有上述的回流加药装置。

　　与现有技术相比，本实用新型具有以下有益效果：

　　(1)、通过将回流泵的出料端与管道混合器连通，回流泵的进料端与污水沉淀池或膜池相连接，管道混合器的另一端与回流管路连通，管道混合器的加药口与加药设备连通，将回流管路设置在污水反应池内，将液体回流和加药整合为一体，药剂与回流液体充分混合后进入污水反应池，可使药剂混合更加充分，使污水反应池内的污水反应更加充分。

　　(2)、通过将回流管路设置在污水反应池的底部，回流管路采用网状设置，回流液体及药剂可以均匀地进入整个污水反应池的内部，可使污水处理反应更加均匀、充分。

　　(3)、通过将布水孔开设在回流管路的下部，且将布水孔开口向下倾斜设置，回流液体和药剂以一定的压力和流速从布水孔内喷出，可对污水反应池底和池内形成搅拌效果，防止池体积泥和池内形成死水区域，实现搅拌机的效果。
