废水处理设备:过滤效果好的三级化粪池

来源:贵阳名膜 时间:2019-06-15 18:16:17 浏览:260

  废水处理设备:本实用新型属于生活污水处理设施的技术领域,公开了一种过滤效果好的三级化粪池,其技术方案要点是包括条形池体,池体一端设有第一池,池体中部设有第二池,第一池与第二池之间设有前分隔板,前分隔板中部开设有前过粪口,还包括设置在第一池内的分离筛网,分离筛网与池体的侧壁平行,第一池内成对架设有丝杠,丝杠垂直于池体的侧壁设置,沿池体的长度方向排布,丝杠与池体转动连接,丝杠一端穿过池体侧壁,并接有电机,丝杆上套设有丝母座,两个丝母座分别与分离筛网的两侧边相连,具有粪液由第一池流入第二池之前,经过充分地固液分离,固化物体含量很少,进入第二池后无害化程度高,从而能够有效提高出水水质的效果。

  废水处理设备:权利要求书

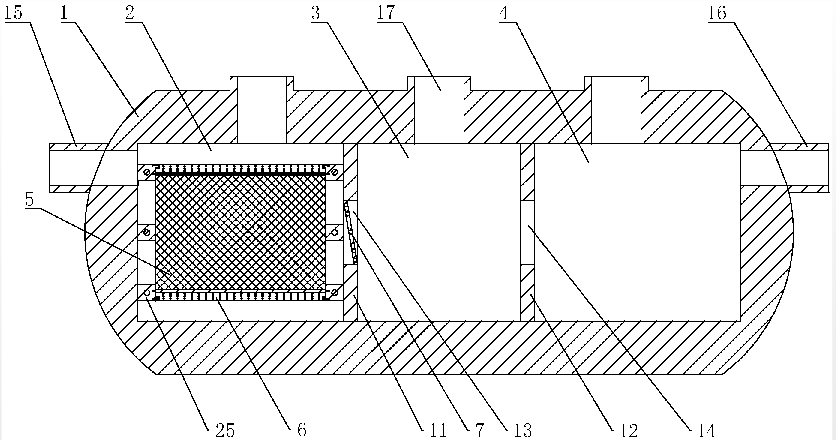

  1.一种过滤效果好的三级化粪池,包括条形池体(1),所述池体(1)一端设有第一池(2),池体(1)中部设有第二池(3),所述第一池(2)与第二池(3)之间设有前分隔板(11),所述前分隔板(11)中部开设有前过粪口(13),其特征在于:还包括设置在第一池(2)内的分离筛网(5),所述分离筛网(5)与池体(1)的侧壁平行,所述第一池(2)内成对架设有丝杠(21),所述丝杠(21)垂直于池体(1)的侧壁设置,沿池体(1)的长度方向排布,丝杠(21)与池体(1)转动连接,丝杠(21)一端穿过池体(1)侧壁,并接有电机(22),丝杠(21)上套设有丝母座(23),两个所述丝母座(23)分别与分离筛网(5)的两侧边相连。

  2.根据权利要求1所述的一种过滤效果好的三级化粪池,其特征在于:所述第一池(2)内架设有导向杆(24),所述导向杆(24)与丝杠(21)平行,导向杆(24)上套设有导向块(25),所述导向块(25)与导向杆(24)滑动配合,导向块(25)与分离筛网(5)的侧边相连。

  3.根据权利要求2所述的一种过滤效果好的三级化粪池,其特征在于:所述池体(1)的内侧壁上开设有用于容纳丝母座(23)和导向块(25)的凹槽(18)。

  4.根据权利要求3所述的一种过滤效果好的三级化粪池,其特征在于:所述分离筛网(5)顶端和底端成对设有拦渣网(6),所述拦渣网(6)沿分离筛网(5)的长度方向通长设置,拦渣网(6)的横截面呈V型,顶角处与分离筛网(5)相接。

  5.根据权利要求4所述的一种过滤效果好的三级化粪池,其特征在于:所述导向杆(24)和导向块(25)设有四组,分别位于分离筛网(5)的四个顶角处,所述拦渣网(6)两端设有转轴(61)和复位轴(62),且转轴(61)和复位轴(62)均与拦渣网(6)平行,所述转轴(61)与对应的导向块(25)转动连接,所述导向块(25)朝向拦渣网(6)一侧开设有弧形滑槽(26),所述滑槽(26)以转轴(61)的轴心为圆心,滑槽(26)内成对设有复位弹簧(27),所述复位轴(62)背向拦渣网(6)一端滑动设置在滑槽(26)内,且位于两个复位弹簧(27)之间。

  6.根据权利要求1所述的一种过滤效果好的三级化粪池,其特征在于:所述丝杠(21)为往复丝杠(21)。

  7.根据权利要求1所述的一种过滤效果好的三级化粪池,其特征在于:所述前过粪口(13)处设有过滤网(7)。

  8.根据权利要求7所述的一种过滤效果好的三级化粪池,其特征在于:所述过滤网(7)倾斜设置,过滤网(7)顶端位于前过粪口(13)朝向第一池(2)一端,底端位于前过粪口(13)朝向第二池(3)一端。

  废水处理设备:说明书

  一种过滤效果好的三级化粪池

  废水处理设备:技术领域

  本实用新型涉及生活污水处理设施的技术领域,特别涉及一种过滤效果好的三级化粪池。

  废水处理设备:背景技术

  化粪池是处理粪便并加以过滤沉淀的设备,使用过程中,固化物体在池底分解,上层的水化物体进入管道流走,防止管道堵塞,给固化物体(粪便等垃圾)有充足的时间水解。

  国内目前较多使用的化粪池为三级化粪池,其工作原理如下:新鲜粪便由进粪口进入第一池,池内粪便开始发酵分解,因比重不同粪液可自然分为三层,上层为糊状粪皮,下层为块状或颗状粪渣,中层为比较澄清的粪液。在上层粪皮和下层粪渣中含细菌和寄生虫卵最多,中层含虫卵最少,初步发酵的中层粪液经过粪管溢流至第二池,大部分未经充分发酵的粪皮和粪渣则被阻留在第一池内继续发酵。流入第二池的粪液进一步发酵分解,虫卵继续下沉,病原体逐渐死亡,粪液得到进一步无害化,产生的粪皮和粪渣厚度比第一池显著减少。流入第三池的粪液一般已经腐熟,其中病菌和寄生虫卵已基本杀灭,第三池功能主要起储存已基本无害化的粪液作用。

  公告号为CN206736049U的中国专利公开了一种三级化粪池,包括顺次连通的第一化粪池、第二化粪池和第三化粪池,在三个化粪池上均设有能够打开以便于观察和清理的盖板,在所述第一化粪池的侧壁上设有与所述第一化粪池连通的进粪管,在所述第一化粪池和所述第二化粪池之间的池壁上设有第一过粪管,在所述第二化粪池和所述第三化粪池之间的池壁上设有第二过粪管,在所述第三化粪池的外侧壁上设有与所述第三化粪池连通的出水管,并在所述第三化粪池内设有上平面低于所述出水管的滤料层。这种三级化粪池通过在出水管下方设置滤料层,对第三池内的粪液进行过滤,以提高出水水质。

  在实际使用过程中,细菌等病原体和寄生虫卵主要附着在固化物体上,粪液则不利于其生存,故出水水质往往取决于第一池和第二池内的固液分离程度。由第一池进入第二池的固化物质越少,则第二池内的病原体和寄生虫卵越少,经过发酵分解后,粪液无害化更加充分。在上述三级化粪池的第一池中,粪便、粪液和粪皮在重力作用下实现分层,固液分离效果差,有较多的小颗粒固化物体悬浮在粪液中,随粪液流入第二池,导致粪液的无害化进程缓慢,出水水质较差。

  废水处理设备:实用新型内容

  本实用新型的目的是提供一种过滤效果好的三级化粪池,具有粪液由第一池流入第二池之前,经过充分地固液分离,固化物体含量很少,进入第二池后无害化程度高,从而能够有效提高出水水质的优点。

  本实用新型的上述技术目的是通过以下技术方案得以实现的:

  一种过滤效果好的三级化粪池,包括条形池体,所述池体一端设有第一池,池体中部设有第二池,所述第一池与第二池之间设有前分隔板,所述前分隔板中部开设有前过粪口,还包括设置在第一池内的分离筛网,所述分离筛网与池体的侧壁平行,所述第一池内成对架设有丝杠,所述丝杠垂直于池体的侧壁设置,沿池体的长度方向排布,丝杠与池体转动连接,丝杠一端穿过池体侧壁,并接有电机,丝杠上套设有丝母座,两个所述丝母座分别与分离筛网的两侧边相连。

  通过采用上述技术方案,电机驱动丝杠旋转,而丝母座和分离筛网不转,沿丝杠的长度方向移动,分离筛网从第一池的一端移动至另一端,将悬浮在第一池中部粪液中的小颗粒粪渣滤去,并使粪渣在第一池的内侧壁处集中,然后下沉至第一池底部;粪液由第一池流入第二池之前,经过充分地固液分离,固化物体含量很少,进入第二池后无害化程度高,从而能够有效提高出水水质。

  进一步的,所述第一池内架设有导向杆,所述导向杆与丝杠平行,导向杆上套设有导向块,所述导向块与导向杆滑动配合,导向块与分离筛网的侧边相连。

  通过采用上述技术方案,分离筛网沿丝杠的长度方向移动时,导向块在导向杆上滑动,对分离筛网起到支撑和导向的作用,避免其在粪液中运动受阻时变形。

  进一步的,所述池体的内侧壁上开设有用于容纳丝母座和导向块的凹槽。

  通过采用上述技术方案,由于分离筛网的厚度与丝母座和导向块相比较小,故在池体的内侧壁上开设凹槽,当分离筛网移动至池体内侧壁附近时,丝母座和导向块一端嵌入凹槽内,使分离筛网更加贴近池体的内侧壁,以压滤的方式使粪渣与粪液更加充分地分离。

  进一步的,所述分离筛网顶端和底端成对设有拦渣网,所述拦渣网沿分离筛网的长度方向通长设置,拦渣网的横截面呈V型,顶角处与分离筛网相接。

  通过采用上述技术方案,拦渣网成对设置在分离筛网顶端和底端,在分离筛网移动的过程中对粪渣进行拦截,能够有效避免粪渣从分离筛网上下两端滑开,使分离筛网更加充分地收集第一池中部粪液内的粪渣。

  进一步的,所述导向杆和导向块设有四组,分别位于分离筛网的四个顶角处,所述拦渣网两端设有转轴和复位轴,且转轴和复位轴均与拦渣网平行,所述转轴与对应的导向块转动连接,所述导向块朝向拦渣网一侧开设有弧形滑槽,所述滑槽以转轴的轴心为圆心,滑槽内成对设有复位弹簧,所述复位轴背向拦渣网一端滑动设置在滑槽内,且位于两个复位弹簧之间。

  通过采用上述技术方案,当分离筛网和拦渣网在池体两侧壁之间移动时,复位轴在两个复位弹簧的弹力作用下处于平衡状态,拦渣网保持竖直,当分离筛网贴近池体内壁时,拦渣网先于分离筛网与池体接触,并在池体内壁的压力下翻转,不会影响分离筛网进一步贴近池体内壁。

  进一步的,所述丝杠为往复丝杠。

  通过采用上述技术方案,采用往复丝杠,其旋转方向始终保持不变,可以对分离筛网的行程进行精确地控制,不会出现电机反转过早,使分离筛网未与池体内壁充分贴合,或者电机反转过晚,使分离筛网与池体内壁挤压过度的情况。

  进一步的,所述前过粪口处设有过滤网。

  通过采用上述技术方案,在前过粪口处设置滤网,可以对粪液中残留的粪渣进一步拦截,减少进入第二池的粪渣的量。

  进一步的,所述过滤网倾斜设置,过滤网顶端位于前过粪口朝向第一池一端,底端位于前过粪口朝向第二池一端。

  通过采用上述技术方案,过滤网倾斜设置,使粪液斜向上穿过过滤网,被过滤网拦截的粪渣积聚在其下表面,能够在重力作用下自行下沉,不会讲过滤网堵塞。

  综上所述,本实用新型具有以下有益效果:

  1.粪液由第一池流入第二池之前,经过充分地固液分离,固化物体含量很少,进入第二池后无害化程度高,从而能够有效提高出水水质;

  2.设置过滤网,进一步将粪液中的粪渣除去,使进入第二池的粪渣数量减少。
