贵阳生活污水中有害离子取样检测方法

本发明公开了一种便于对生活污水进行取样，能够实现在同一生活污水中同时采集多个试样，或者在不同生活废水中采取相对应的试样的生活污水中有害离子取样检测装置。该生活污水中有害离子取样检测装置，包括底座、取样本体、弹性装置、支撑板、取样瓶、支撑柱、调节螺母、取样本体、取样针筒、取样槽、转动槽、封盖、旋钮、活塞、拉杆、顶盖、顶帽、取样管连接头。采用该生活污水中有害离子取样检测装置能够实现多个取样，并且可以实现多个取样对应不同的取样地点;因此，能够减少采样人员的工作量，能够便于取样，同时结构简单，便于携带，便于操作。

　　权利要求书

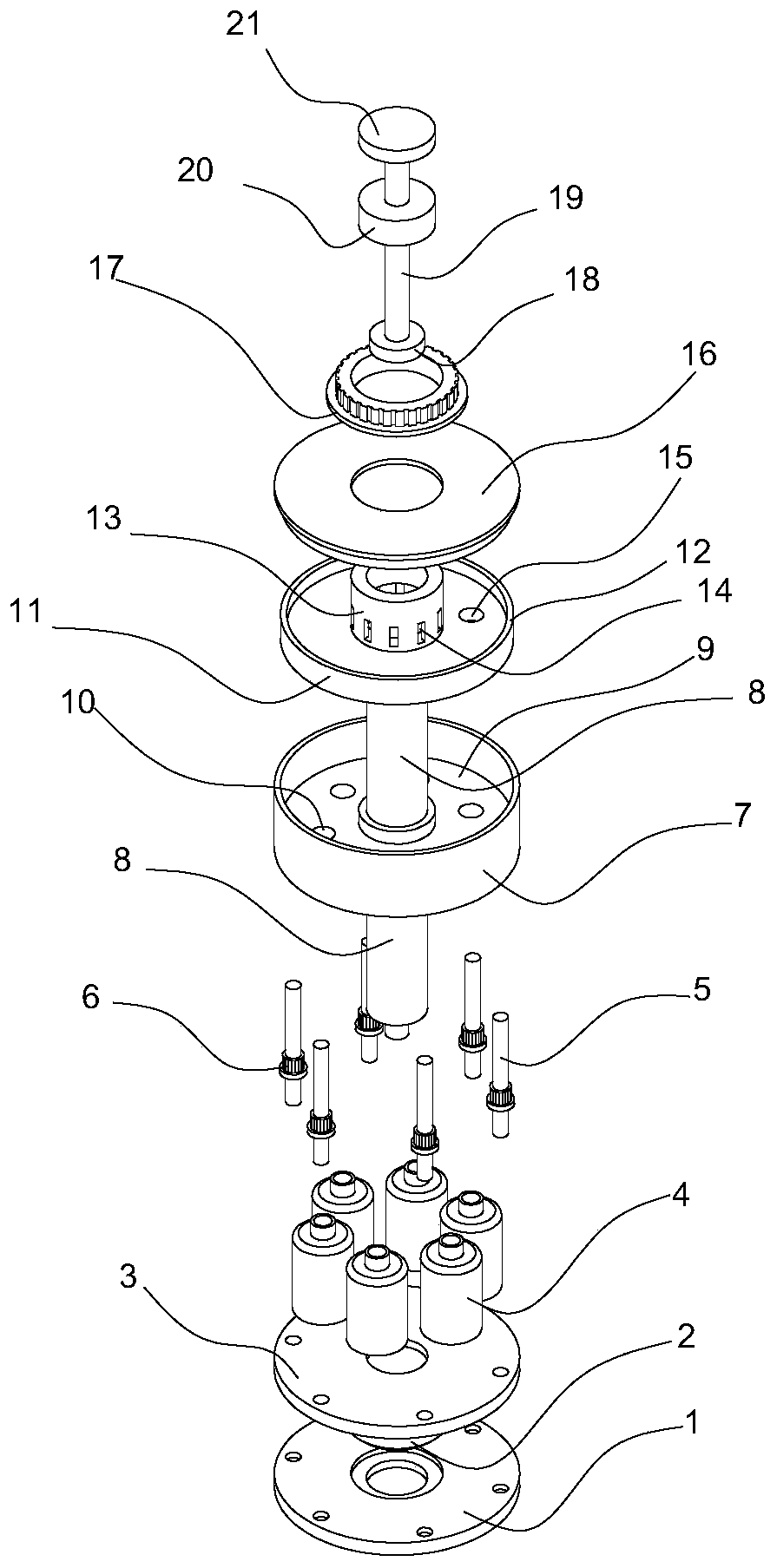

　　1.生活污水中有害离子取样检测装置，其特征在于：包括底座(1)、取样本体(7);

　　所述取样本体(7)设置在底座(1)的上方，所述取样本体(7)与底座(1)之间设置有支撑柱(5);所述支撑柱(5)在底座(1)上沿圆周均匀分布;

　　所述底座(1)上设置有支撑板(3);所述支撑板(3)与支撑柱(5)滑动配合;所述支撑板(3)与底座(1)之间设置有弹性装置(2);

　　所述取样本体(7)内设置有取样槽(9);所述取样槽(9)的中心位置设置有取样针筒(8);所述取样针筒(8)一端依次穿过取样本体(7)、支撑板(3)以及底座(1);

　　所述取样本体(7)底部设置有与取样槽(9)连通的漏液孔(10);所述漏液孔(10)在取样本体(7)底部沿圆周均匀分布;

　　所述取样本体(7)底部与支撑板(3)之间设置有取样瓶(4);所述取样瓶(4)上端设置有瓶嘴;所述瓶嘴与漏液孔(10)匹配;所述取样瓶(4)与漏液孔(10)一一对应;

　　所述取样槽(9)内转动安装有转动槽(11);所述转动槽(11)中心位置设置有环形凸台(13);所述环形凸台套装在取样针筒(8)上;

　　所述环形凸台(13)内设置有环形槽(22);所述环形凸台(13)上设置有连通环形槽(22)的漏液孔(14);所述漏液孔(14)在环形凸台(13)的外圆周面上沿圆周均匀分布;所述取样针筒(8)上设置有与环形槽(22)连通的出液孔(23);

　　所述转动槽(11)底部设置有连通孔(15);所述转动槽(11)转动可使得连通孔(15)与漏液孔(10)对齐;

　　所述取样本体(7)上方设置有封盖(16);所述环形凸台(13)上端穿过封盖(16)且设置有旋钮(17);所述取样针筒(8)的上端穿过环形凸台(13)，且设置有顶盖(20);所述取样针筒(8)内设置有活塞(18)和拉杆(19);所述拉杆(19)穿过顶盖(20)且设置有顶帽(21)。

　　2.根据权利要求1所述的生活污水中有害离子取样检测装置，其特征在于：所述弹性装置(2)采用弹簧或者橡胶。

　　3.根据权利要求2所述的生活污水中有害离子取样检测装置，其特征在于：所述取样瓶(4)采用透明玻璃瓶，且取样瓶(4)外圆周面上设置有刻度线。

　　4.根据权利要求3所述的生活污水中有害离子取样检测装置，其特征在于：所述活塞(18)上设置有检测探头;所述顶帽(21)上设置有检测器，所述检测探头和检测器电连接。

　　5.根据权利要求4所述的生活污水中有害离子取样检测装置，其特征在于：所述取样针筒(8)下端设置有取样管连接头(24)。

　　6.根据权利要求5所述的生活污水中有害离子取样检测装置，其特征在于：所述旋钮(17)上设置有连通孔(15)的对齐刻度线，所述封盖(16)上设置有漏液孔位置标示线。

　　说明书

　　生活污水中有害离子取样检测装置

　　技术领域

　　本发明涉及环境取样检测设备，尤其是一种生活污水中有害离子取样检测装置。

　　背景技术

　　众所周知的：随着社会的进步以及人们日益提高的生产水平，现有的生活废水中存在着大量的有害离子。为了便于实现对生活废水的治理，因此需要对生活污水中有害物质的进行检测，从而根据废水中的有害物质，对废水采用相应的措施和相应的净化工艺进行处理。

　　现有的生活废水检测，一般是通过取样然后将生活废水进行检测，现有的取样装置，一般只能取样一个试样，如果需要取样多个试样则需要使用多个取样装置，因此操作麻烦。

　　发明内容

　　本发明所要解决的技术问题是提供一种便于对生活污水进行取样，能够实现在同一生活污水中同时采集多个试样，或者在不同生活废水中采取相对应的试样的生活污水中有害离子取样检测装置。

　　本发明解决其技术问题所采用的技术方案是：生活污水中有害离子取样检测装置，包括底座、取样本体;

　　所述取样本体设置在底座的上方，所述取样本体与底座之间设置有支撑柱;所述支撑柱在底座上沿圆周均匀分布;

　　所述底座上设置有支撑板;所述支撑板与支撑柱滑动配合;所述支撑板与底座之间设置有弹性装置;

　　所述取样本体内设置有取样槽;所述取样槽的中心位置设置有取样针筒;所述取样针筒一端依次穿过取样本体、支撑板以及底座;

　　所述取样本体底部设置有与取样槽连通的第一漏液孔;所述第一漏液孔在取样本体底部沿圆周均匀分布;

　　所述取样本体底部与支撑板之间设置有取样瓶;所述取样瓶上端设置有瓶嘴;所述瓶嘴与第一漏液孔匹配;所述取样瓶与第一漏液孔一一对应;

　　所述取样槽内转动安装有转动槽;所述转动槽中心位置设置有环形凸台;所述环形凸台套装在取样针筒上;

　　所述环形凸台内设置有环形槽;所述环形凸台上设置有连通环形槽的第二漏液孔;所述第二漏液孔在环形凸台的外圆周面上沿圆周均匀分布;所述取样针筒上设置有与环形槽连通的出液孔;

　　所述转动槽底部设置有连通孔;所述转动槽转动可使得连通孔与漏液孔对齐;

　　所述取样本体上方设置有封盖;所述环形凸台上端穿过封盖且设置有旋钮;所述取样针筒的上端穿过环形凸台，且设置有顶盖;所述取样针筒内设置有活塞和拉杆;所述拉杆穿过顶盖且设置有顶帽。

　　优选的，所述弹性装置采用弹簧或者橡胶。

　　进一步的，所述取样瓶采用透明玻璃瓶，且取样瓶外圆周面上设置有刻度线。

　　进一步的，所述活塞上设置有检测探头;所述顶帽上设置有检测器，所述检测探头和检测器电连接。

　　进一步的，所述取样针筒下端设置有取样管连接头。

　　进一步的，所述旋钮上设置有连通孔的对齐刻度线，所述封盖上设置有漏液孔位置标示线。

　　本发明的有益效果是：本发明所述的生活污水中有害离子取样检测装置，由于在取样槽下方设置有多个取样瓶，同时在取样槽内设置有转动槽，因此通过转动槽可以实现将取样针筒内抽取的样本分配到不同的取样瓶中，从而能够实现多个取样，并且可以实现多个取样对应不同的取样地点。因此，能够减少采样人员的工作量，能够便于取样，同时结构简单，便于携带，便于操作。
