本实用新型公开一种厨余污水处理装置，包括有箱体，在所述箱体上端并列有第一进料管与第二进料管，所述第一进料管上端为开口结构，所述第二进料管上端为封闭结构，在所述第一进料管与第二进料管之间设有连通口，在所述连通口上铰接有导向引流板，在所述第一进料管与第二进料管上均设有过滤板、发酵床腔与推送机构，所述推送机构能将过滤板上的残留物推送至发酵床腔内，在所述箱体内设有盛接箱与带动所述盛接箱横向移动的移动机构，所述盛接箱包括有油处理腔与多个油水分离腔，可将含油污水和不含油污水分隔开进行处理，减轻污水处理的负担，设计紧凑合理，在各处理阶段都可回收利用污水中的废物。

　　权利要求书

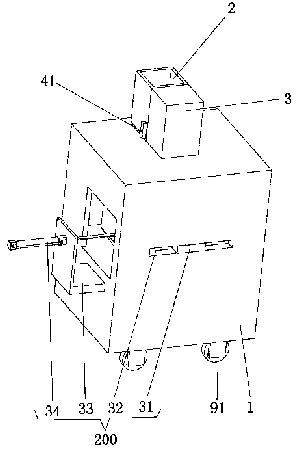

　　1.一种厨余污水处理装置，其特征在于：包括有箱体(1)，在所述箱体(1)上端并列有第一进料管(2)与第二进料管(3)，所述第一进料管(2)上端为开口结构，所述第二进料管(3)上端为封闭结构，在所述第一进料管(2)与第二进料管(3)之间设有连通口(4)，在所述连通口(4)上铰接有导向引流板(5)，在所述第一进料管(2)与第二进料管(3)上均设有过滤板(6)、发酵床腔(7)与推送机构(100)，所述推送机构(100)能将过滤板(6)上的残留物推送至发酵床腔(7)内，在所述箱体(1)内设有盛接箱(8)与带动所述盛接箱(8)横向移动的移动机构(200)，所述盛接箱(8)包括有油处理腔(9)与多个油水分离腔(10)，所述油水分离腔(10)设置在第二进料管(3)的正下方，在所述油水分离腔(10)内设有浮球阀(11)，所述浮球阀(11)连接有吸油管(12)，所述吸油管(12)一端伸进油处理腔(9)内，在所述箱体(1)内从上而下依次设有二级处理腔(13)与三级处理腔(14)，所述第一进料管(2)下端与二级处理腔(13)连通，所述油水分离腔(10)下端与二级处理腔(13)连通且设有电动阀门。

　　2.根据权利要求1所述的一种厨余污水处理装置，其特征在于：所述推送机构(100)包括有设置在发酵床腔(7)一侧的第一支撑块(21)，在所述第一支撑块(21)上设有第一气缸(22)，在所述第一气缸(22)的推动杆上位于过滤板(6)上方设有上下开口的推动块(23)，所述推动块(23)活动设置在第一进料管(2)与第二进料管(3)上且能伸进发酵床腔(7)内。

　　3.根据权利要求1所述的一种厨余污水处理装置，其特征在于：所述移动机构(200)包括有设置在盛接箱(8)一侧的导向块(31)，在所述箱体(1)一侧设有横向滑槽(32)，所述导向块(31)活动设置在横向滑槽(32)内，在所述箱体(1)一侧设有第二支撑板(spjg)，在所述第二支撑板(spjg)上设有第二气缸(ythws)，所述第二气缸(ythws)的推动杆与盛接箱(8)连接。

　　4.根据权利要求1所述的一种厨余污水处理装置，其特征在于：在所述导向引流板(5)的下端设有转轴，所述转轴一端穿过第一进料管(2)并设有摆动块(41)。

　　5.根据权利要求1所述的一种厨余污水处理装置，其特征在于：在所述油处理腔(9)内设有搅拌条(51)，在所述搅拌条(51)上设有加热丝和棒条。

　　6.根据权利要求1所述的一种厨余污水处理装置，其特征在于：在所述二级处理腔(13)内设有活性炭层。

　　7.根据权利要求1所述的一种厨余污水处理装置，其特征在于：在所述三级处理腔(14)内设有生物膜层。

　　8.根据权利要求1或7所述的一种厨余污水处理装置，其特征在于：在所述三级处理腔(14)内设有水泵(81)，所述水泵(81)上设有出水管。

　　9.根据权利要求1所述的一种厨余污水处理装置，其特征在于：在所述箱体(1)底端设有多个活动轮(91)。

　　10.根据权利要求1所述的一种厨余污水处理装置，其特征在于：所述油水分离腔(10)下端为锥形状。

　　说明书

　　一种厨余污水处理装置

　　技术领域

　　本实用新型涉及厨余污水处理领域，特别涉及一种厨余污水处理装置。

　　背景技术

　　家庭厨余污水的产生量日益增大，给市政污水处理带来很大的负担，而且其中产生的垃圾也给固体废物处理部门带来很大的负担，并且在运输存储过程中极易污染环境。因此，如果家庭厨余污水能够在家里自行处理，势必会减轻处理成本，减少环境污染。而现有技术中，家庭厨余污水的处理装置不方便移动，需要埋设许多管路，造成很大不便。

　　实用新型内容

　　本实用新型的目的是为了提供一种厨余污水处理装置。

　　为实现上述目的，本实用新型提供如下技术方案：

　　一种厨余污水处理装置，包括有箱体，在所述箱体上端并列有第一进料管与第二进料管，所述第一进料管上端为开口结构，所述第二进料管上端为封闭结构，在所述第一进料管与第二进料管之间设有连通口，在所述连通口上铰接有导向引流板，在所述第一进料管与第二进料管上均设有过滤板、发酵床腔与推送机构，所述推送机构能将过滤板上的残留物推送至发酵床腔内，在所述箱体内设有盛接箱与带动所述盛接箱横向移动的移动机构，所述盛接箱包括有油处理腔与多个油水分离腔，所述油水分离腔设置在第二进料管的正下方，在所述油水分离腔内设有浮球阀，所述浮球阀连接有吸油管，所述吸油管一端伸进油处理腔内，在所述箱体内从上而下依次设有二级处理腔与三级处理腔，所述第一进料管下端与二级处理腔连通，所述油水分离腔下端与二级处理腔连通且设有电动阀门，根据这样的结构，可将含油污水和不含油污水分隔开进行处理，减轻污水处理的负担，设计紧凑合理，在各处理阶段都可回收利用污水中的废物。

　　进一步地，所述推送机构包括有设置在发酵床腔一侧的第一支撑块，在所述第一支撑块上设有第一气缸，在所述第一气缸的推动杆上位于过滤板上方设有上下开口的推动块，所述推动块活动设置在第一进料管与第二进料管上且能伸进发酵床腔内。

　　进一步地，所述移动机构包括有设置在盛接箱一侧的导向块，在所述箱体一侧设有横向滑槽，所述导向块活动设置在横向滑槽内，在所述箱体一侧设有第二支撑板，在所述第二支撑板上设有第二气缸，所述第二气缸的推动杆与盛接箱连接。

　　进一步地，在所述导向引流板的下端设有转轴，所述转轴一端穿过第一进料管并设有摆动块。

　　进一步地，在所述油处理腔内设有搅拌条，在所述搅拌条上设有加热丝和棒条。

　　优选地，在所述二级处理腔内设有活性炭层。

　　优选地，在所述三级处理腔内设有生物膜层。

　　优选地，在所述三级处理腔内设有水泵，所述水泵上设有出水管。

　　优选地，在所述箱体底端设有多个活动轮，能够方便本污水处理装置移动。

　　优选地，所述油水分离腔下端为锥形状。

　　综上所述，本实用新型相对于现有技术其有益效果是：

　　本实用新型的厨余污水处理装置，与现有技术相比，优点在于可将含油污水和不含油污水分隔开进行处理，减轻污水处理的负担，设计紧凑合理，在各处理阶段都可回收利用污水中的废物，而且本装置可移动，进而处理完后的水可以用来冲厕所、浇花，同时能减少管道的铺设，占地面积少。
