贵阳废水回收循环再利用系统

来源:贵阳名膜 时间:2019-01-14 10:42:23 浏览:153

实用新型公开了一种废水回收循环再利用系统,特别是一种涉及废水回收处理领域的废水回收循环再利用系统。本申请的废水回收循环再利用系统,包括重复利用水输出口、洗衣废水调节池、洗衣废水滤布池、渣坑、转轴过滤池和出渣机,洗衣废水调节池的出口与洗衣废水滤布池的入口连通,洗衣废水滤布池的出口与渣坑的入口或者转轴过滤池的入口连通,转轴过滤池的出口与出渣机的冷却水入口连通,出渣机的冷却水出口与渣坑的入口连通,渣坑的出口与转轴过滤池的入口连通,所述转轴过滤池的出口与出渣机的冷却水入口之间设置有转轴过滤泵。本申请的废水回收循环再利用系统统请能够显著减少废水排放,降低废水处理成本,有效节约水资源。



  权利要求书

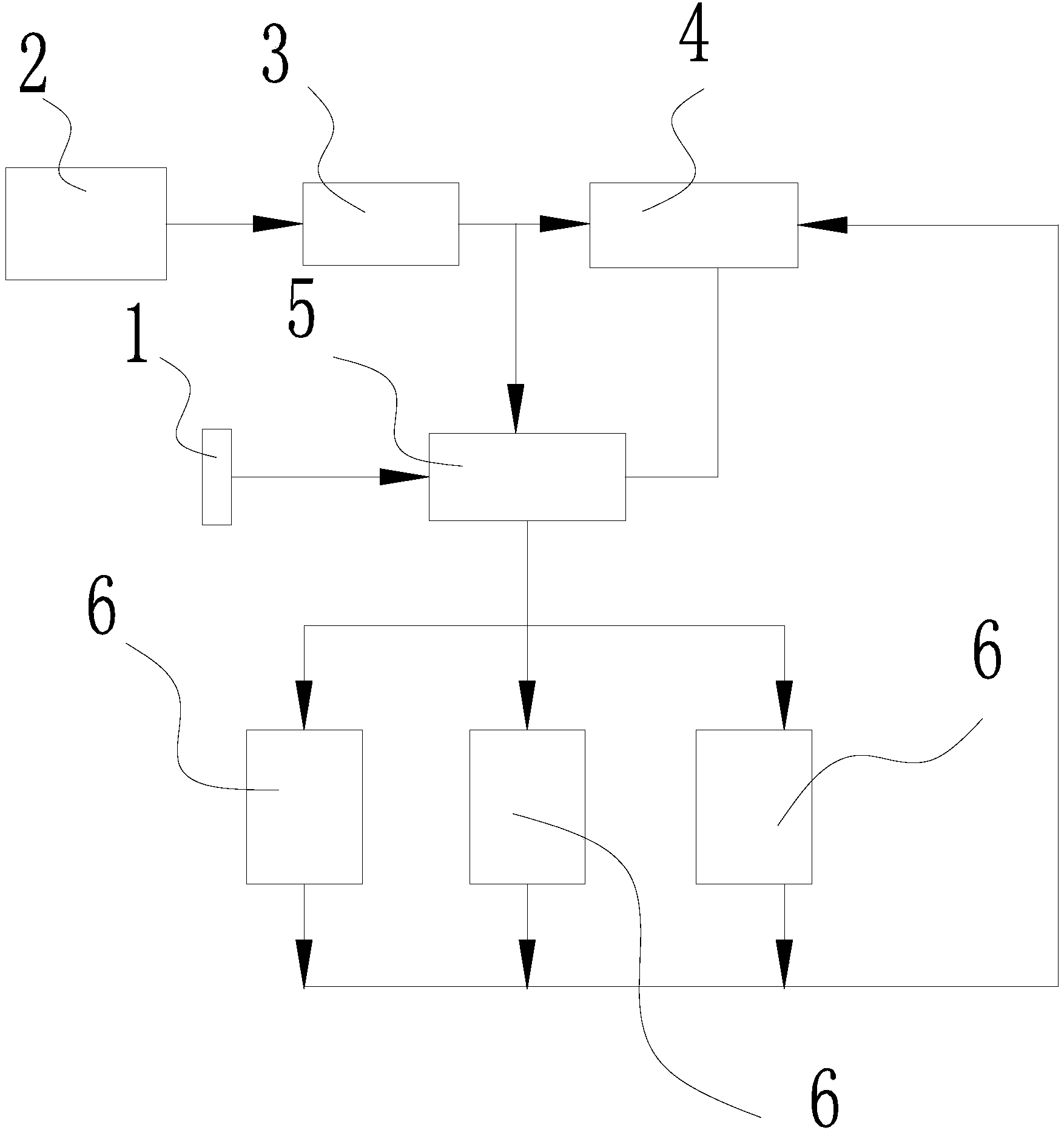

  1.废水回收循环再利用系统,其特征在于:包括重复利用水输出口(1)、洗衣废水调节池(2)、洗衣废水滤布池(3)、渣坑(4)、转轴过滤池(5)和出渣机(6),所述洗衣废水调节池(2)的出口与洗衣废水滤布池(3)的入口连通,所述洗衣废水滤布池(3)的出口与渣坑(4)的入口或者转轴过滤池(5)的入口连通,所述转轴过滤池(5)的出口与出渣机(6)的冷却水入口连通,所述出渣机(6)的冷却水出口与渣坑(4)的入口连通,所述渣坑(4)的出口与转轴过滤池(5)的入口连通,所述转轴过滤池(5)的出口与出渣机(6)的冷却水入口之间设置有转轴过滤泵,所述渣坑(4)的出口与转轴过滤池(5)的入口之间设置有渣坑(4)提升泵,所述洗衣废水滤布池(3)的出口设置有洗衣废水输送泵。

  2.如权利要求1所述的废水回收循环再利用系统,其特征在于:还包括控制器,所述转轴过滤池(5)中设置有液位传感器,所述液位传感器的信号输出端与控制器的信号输入端连接,所述重复利用水的输出口设置有电磁阀,所述控制器的信号输出端与电磁阀的控制信号输入端连接。

  3.如权利要求2所述的废水回收循环再利用系统,其特征在于:所述液位传感器为液位浮球传感器。

  4.如权利要求1所述的废水回收循环再利用系统,其特征在于:所述转轴过滤池(5)的出口设置有分支管路,所述出渣机(6)为多台,所述多台出渣机(6)通过分支管路与转轴过滤池(5)的出口连通。

  5.如权利要求2所述的废水回收循环再利用系统,其特征在于:所述出渣机(6)与渣坑(4)之间设置有流量计,所述流量计的信号输出端与控制器的信号输入端连接。

  说明书

  废水回收循环再利用系统

  技术领域

  本实用新型涉及一种废水回收循环再利用系统,特别是一种涉及废水回收处理领域的废水回收循环再利用系统。

  背景技术

  在现有技术中,电力生产单位的锅炉出渣机和水封刮板机内的冷却水均采用重复利用水予以供给,重复利用水冷却灰渣后集中收集至沉渣池内,而后采用底部清淤将细渣清除,而废水即冷却水经过加药中和沉淀处理后达污水处理三级排放标准外排污水管道。以上工艺不但排污量增加,也使废水处理成本增加。同时,生产单位的洗衣废水则通过洗涤、收集、沉淀、处理后也外排污水管网。同样也增加了生产单位废水排放处理的成本,浪费了水资源。

  实用新型内容

  本实用新型所解决的技术问题是提供一种能够显著减少废水排放,降低废水处理成本,有效节约水资源的废水回收循环再利用系统。

  本实用新型为解决上述问题所采用的废水回收循环再利用系统,包括重复利用水输出口、洗衣废水调节池、洗衣废水滤布池、渣坑、转轴过滤池和出渣机,所述洗衣废水调节池的出口与洗衣废水滤布池的入口连通,所述洗衣废水滤布池的出口与渣坑的入口或者转轴过滤池的入口连通,所述转轴过滤池的出口与出渣机的冷却水入口连通,所述出渣机的冷却水出口与渣坑的入口连通,所述渣坑的出口与转轴过滤池的入口连通,所述转轴过滤池的出口与出渣机的冷却水入口之间设置有转轴过滤泵,所述渣坑的出口与转轴过滤池的入口之间设置有渣坑提升泵,所述洗衣废水滤布池的出口设置有洗衣废水输送泵。

  进一步的是,还包括控制器,所述转轴过滤池中设置有液位传感器,所述液位传感器的信号输出端与控制器的信号输入端连接,所述重复利用水的输出口设置有电磁阀,所述控制器的信号输出端与电磁阀的控制信号输入端连接。

  进一步的是,所述液位传感器为液位浮球传感器。

  进一步的是,所述转轴过滤池的出口设置有分支管路,所述出渣机为多台,所述多台出渣机通过分支管路与转轴过滤池的出口连通。

  进一步的是,所述出渣机与渣坑之间设置有流量计,所述流量计的信号输出端与控制器的信号输入端连接。

  本实用新型的有益效果是:本申请利用洗衣废水输送泵将洗衣废水集中回收送至转轴过滤池或者通渣坑转送到过滤除去絮状物杂质,利用转轴过滤泵通过长距离管线送至出渣机内冷却高温灰渣,冷却后的冷却水流至渣坑,再通过提升泵泵送至转轴过滤池循环使用冷却后的废水,这样使得洗衣废水和重复利用水可以在出渣机冷却过程中反复循环使用,而不必处理后排出到外部管网,省去了对重复利用水和洗衣废水复杂的处理过程,减少了处理成本,同时减少了废水排放,对水资源进行了合理有效的利用。本申请从根本上解决了灰渣冷却水中和处理的费用问题,同时也极大地解决了环保废水排放要求高的难题。
