　　生产污水设备的公司:本实用新型涉及一种智能格栅除污装置，应用在城市污水处理领域，其技术方案要点是：包含除污车间，除污车间内部依次设有垃圾间、格栅间和传动间，格栅间内倾斜设置有提篮格栅，传动间内设有绕线盘和用于驱动绕线盘的电机，除污车间的顶部设有导轮，导轮上绕设有一端与提篮格栅连接，另一端与绕线盘连接的线缆;具有的技术效果是：可以去除城市污水中的悬浮物，减少污水管道系统的堵塞现象。

　　生产污水设备的公司:权利要求书

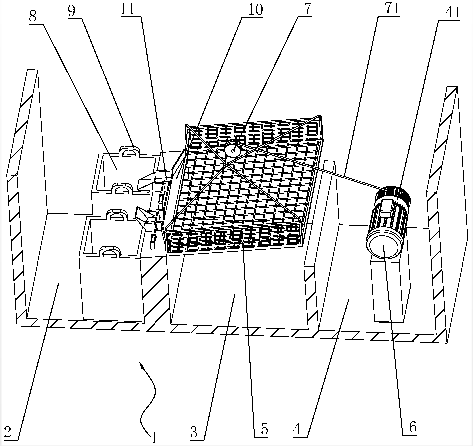

　　1.一种用于城市污水处理的智能格栅除污装置，其特征在于：包含除污车间(1)，所述除污车间(1)内部依次设有垃圾间(2)、格栅间(3)和传动间(4)，所述格栅间(3)内倾斜设置有提篮格栅(5)，所述提篮格栅(5)的四边与格栅间(3)的内壁相抵触，所述传动间(4)内设有绕线盘(41)，所述传动间(4)内还设有用于驱动绕线盘(41)的电机(6)，所述除污车间(1)的顶部设有导轮(7)，所述导轮(7)上绕设有线缆(71)，所述线缆(71)一端与提篮格栅(5)连接，另一端与绕线盘(41)连接。

　　2.根据权利要求1所述的用于城市污水处理的智能格栅除污装置，其特征在于：所述垃圾间(2)内设有若干垃圾桶(8)，若干所述垃圾桶(8)上设有把手(9)。

　　3.根据权利要求2所述的用于城市污水处理的智能格栅除污装置，其特征在于：所述垃圾间(2)与格栅间(3)之间还倾斜向下设置有用于汇集悬浮物的汇流斗(10)。

　　4.根据权利要求3所述的用于城市污水处理的智能格栅除污装置，其特征在于：所述汇流斗(10)朝向垃圾间(2)的一端开设有若干分流口(11)。

　　5.根据权利要求4所述的用于城市污水处理的智能格栅除污装置，其特征在于：所述分流口(11)上设有活动斗(12)，所述活动斗(12)朝向分流口(11)的一端与分流口(11)铰接。

　　6.根据权利要求5所述的用于城市污水处理的智能格栅除污装置，其特征在于：所述分流口(11)上固设有阻挡柱(13)。

　　7.据权利要求5所述的用于城市污水处理的智能格栅除污装置，其特征在于：所述活动斗(12)朝向分流口(11)的侧面上设有橡胶垫(14)。

　　8.据权利要求5所述的用于城市污水处理的智能格栅除污装置，其特征在于：所述分流口(11)上开设有方孔(15)，所述方孔(15)处设有用于封闭分流口(11)的挡板(16)，所述分流口(11)外设有用于驱动挡板(16)的气缸(17)。

　　生产污水设备的公司:说明书

　　智能格栅除污装置

　　生产污水设备的公司:技术领域

　　本实用新型涉及城市污水处理的技术领域，尤其是涉及一种智能格栅除污装置。

　　生产污水设备的公司:背景技术

　　城市污水即城市地区范围内的生活污水、工业废水和径流污水，一般由城市管渠汇集并应经城市污水处理厂进行处理后排入水体。城市污水中含有大量的悬浮物，包含了有机物和无机物，城市污水的处理涉及很多方面，必须对下水道体制，污水处理厂的位置和处理工艺，处理后污水的利用和排放要求等进行综合规划。

　　在污水处理的过程中，由于城市污水中含有大量的悬浮物，悬浮物的不断堆积容易造成污水管道系统的堵塞。

　　实用新型内容

　　本实用新型的目的是提供一种用于城市污水处理的智能格栅除污装置，其优点是：可以去除城市污水中的悬浮物，减少污水管道系统的堵塞现象。

　　本实用新型的上述技术目的是通过以下技术方案得以实现的：一种用于城市污水处理的智能格栅除污装置，包含除污车间，所述除污车间内部依次设有垃圾间、格栅间和传动间，所述格栅间内倾斜设置有提篮格栅，所述提篮格栅的四边与格栅间的内壁相抵触，所述传动间内设有绕线盘，所述传动间内还设有用于驱动绕线盘的电机，所述除污车间的顶部设有导轮，所述导轮上绕设有线缆，所述线缆一端与提篮格栅连接，另一端与绕线盘连接。

　　通过上述技术方案，城市污水排入格栅间后，传动间的电机启动带动绕线盘旋转将与绕线盘连接的线缆卷到绕线盘上，此时，绕设在导轮上与提篮格栅连接的另一端线缆通过导轮换向向上移动，与提篮格栅连接的线缆向上移动带动了提篮格栅向上移动，当提篮格栅移动到城市污水上方时，城市污水中的悬浮物被过滤到提篮格栅上继而滑落到垃圾间，之后，电机反转，带动绕线盘反转，此时，卷在绕线盘上的线缆被放开，提篮格栅受自身重力向下移动直至底部，起到将城市污水中的悬浮物去除的效果，减少了污水管道系统的堵塞现象。

　　本实用新型进一步设置为：所述垃圾间内设有若干垃圾桶，若干所述垃圾桶上设有把手。

　　通过上述技术方案，悬浮物排入垃圾间后会堆积到垃圾桶中，垃圾桶堆满后，可以把吊机的吊钩钩在把手上对垃圾桶整体起吊。

　　本实用新型进一步设置为：所述垃圾间与格栅间之间还倾斜设置有用于汇集悬浮物的汇流斗。

　　通过上述技术方案，格栅间的悬浮物会被汇集到汇流斗中，避免悬浮物直接掉落到垃圾间不便于清理。

　　本实用新型进一步设置为：所述汇流斗朝向垃圾间的一端开设有若干分流口。

　　通过上述技术方案，汇流斗内的悬浮物可以通过若干分流口分别排出汇流斗。

　　本实用新型进一步设置为：所述分流口上设有活动斗，所述活动斗朝向分流口的一端与分流口铰接。

　　通过上述技术方案，活动斗在外力的作用下可以向上翻转，将从分流口流下的悬浮物阻拦在分流口内，外力消失后，活动斗受自身重力影响会向下翻转直至与分流口相互抵触，分流口内的悬浮物继续沿活动斗排出。

　　本实用新型进一步设置为：所述分流口上固设有阻挡柱。

　　通过上述技术方案，当活动斗在外力的作用下向上翻转时，阻挡柱会限制活动斗的翻转范围，避免活动斗翻转角度过大倒扣在分流口内，影响分流口悬浮物的排出。

　　本实用新型进一步设置为：所述活动斗朝向分流口的侧面上设有橡胶垫。

　　通过上述技术方案，活动斗与分流口之间产生碰撞时，橡胶垫起到缓冲作用，减缓活动斗与分流口之间的碰撞力。

　　本实用新型进一步设置为：所述分流口上开设有方孔，所述方孔处设有用于封闭分流口的挡板，所述分流口外设有用于驱动挡板的气缸。

　　通过上述技术方案，挡板在气缸的推动下沿方孔向分流口方向移动阻挡在分流口内，分流口被挡板封闭;挡板在气缸的推动下沿方孔向远离分流口的方向移动到分流口外，分流口被打开。

　　综上所述，本实用新型具有以下有益效果：

　　1、本装置中的提篮格栅能够有效的截留污水系统内的悬浮物，避免对后续市政管道系统造成堵塞;

　　2、悬浮物通过汇流斗集中堆放到垃圾桶中，垃圾桶可以直接装车运走，减少人工清掏的工作量，减少清掏运输过程中的二次污染。
